Коли створюєте 3D моделі, топологія сітки є одним з найважливіших факторів, що впливають на кінцевий результат.
Але що це таке і чому це важливо? Погано структурована топологія може викликати проблеми з рендерингом, неефективні анімації та проблеми з 3D-друком. Незалежно від того, чи ви розробник ігор, аніматор або 3D-художник, розуміння топології сітки може заощадити час і покращити якість вашої роботи.
Цей посібник пояснить, що таке топологія сітки, її різні типи та професійні техніки для оптимізації ваших 3D моделей.
Основи Топології Сітки: Типи, Переваги, Обмеження
Що Таке Топологія Сітки?
Топологія сітки відноситься до того, як розташовані та з'єднані вершини, ребра та грані 3D моделі, формуючи її структуру. Вона визначає, наскільки ефективно модель може бути відрендерена, анімована та модифікована. Добре побудована топологія сітки забезпечує плавні деформації, дозволяє високоякісне текстурування та мінімізує артефакти рендерингу.
Наприклад, в анімації персонажів чиста топологія допомагає досягти плавного руху без спотворень. На противагу цьому, погана топологія може призвести до проблем з затіненням, неефективної обробки та труднощів з внесенням змін, що в кінцевому підсумку впливає на придатність моделі в таких додатках, як анімація, ігри та 3D-друк.
3 Основні Типи Топології Сітки
| Тип Сітки | Визначення | Випадки Використання | Переваги | Недоліки |
|---|---|---|---|---|

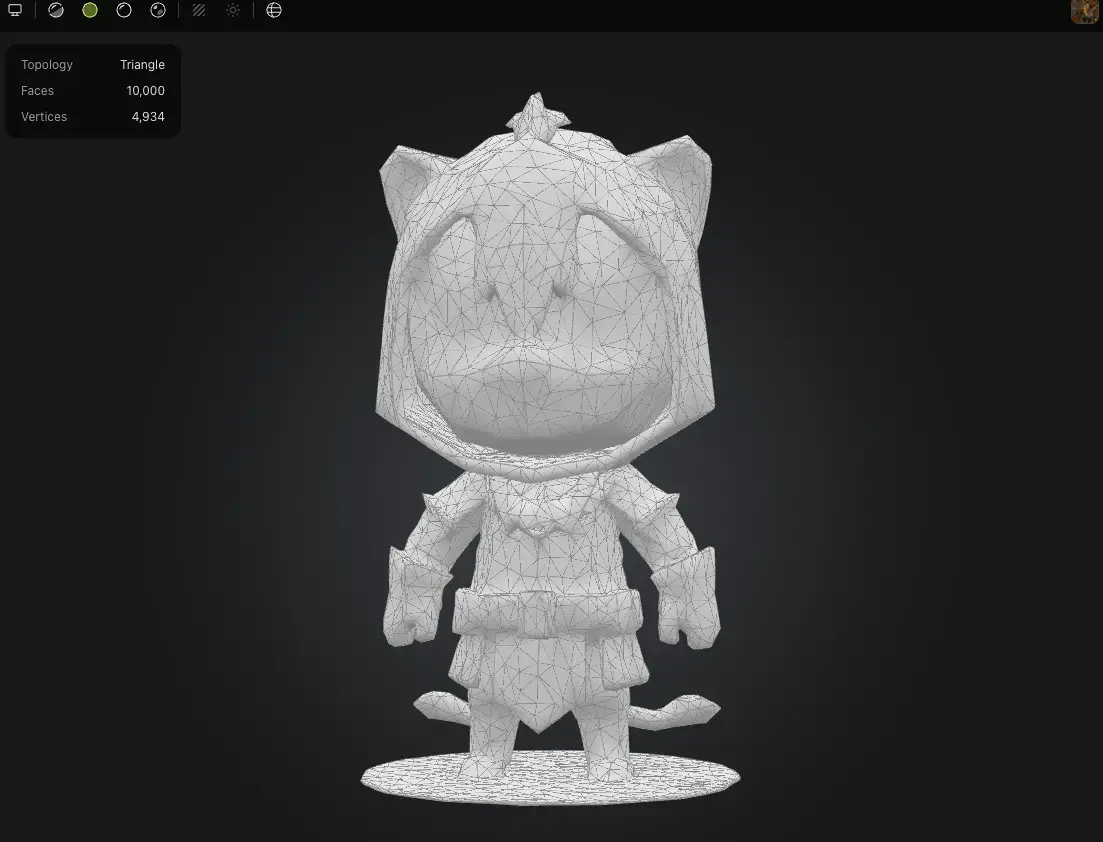

| Трикутні Сітки | Сітка, що складається виключно з трикутників, що робить її дуже ефективною для рендерингу. | Використовується в ігрових рушіях, VR та реальних додатках, де важлива продуктивність. | Ефективна для рендерингу в реальному часі. Добре працює в низькополігональному моделюванні. Сумісна з усіма рушіями рендерингу. | Не ідеальна для плавних деформацій в анімації. Може створювати артефакти при підрозділі. |

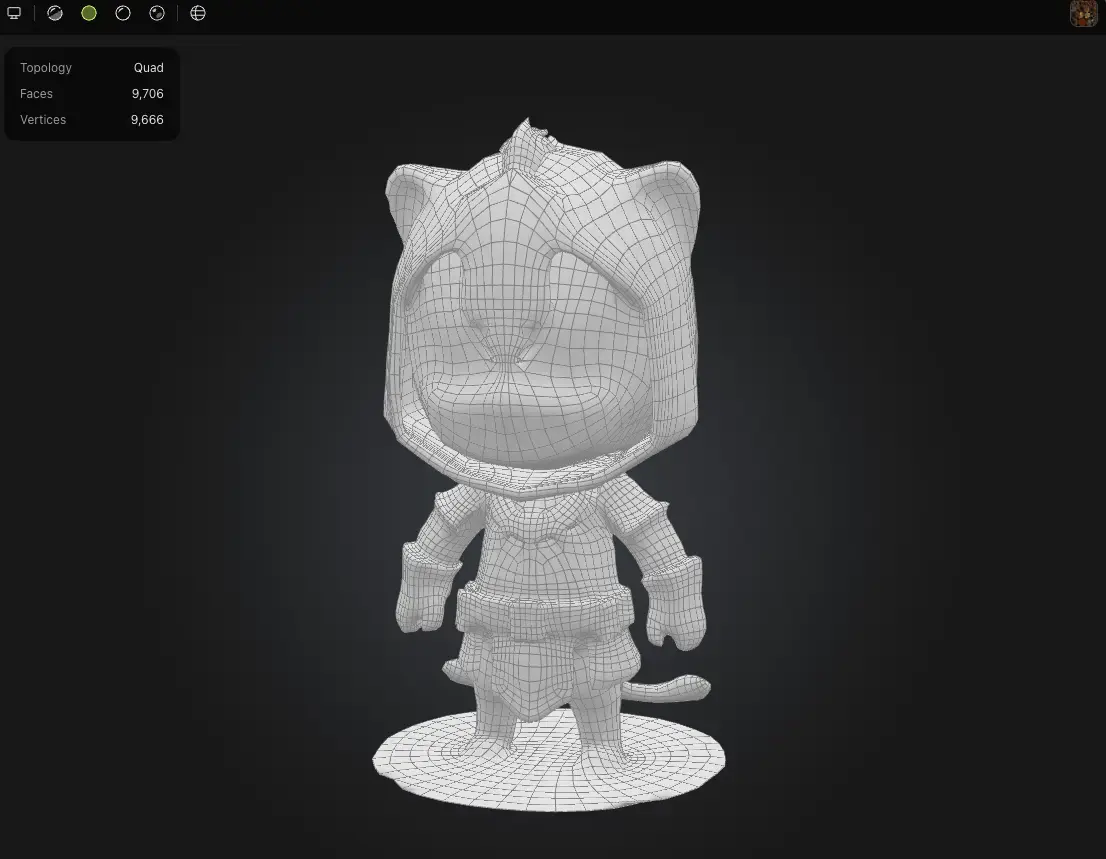

| Квадратні Сітки | Сітка, що складається з чотиристоронніх полігонів, переважно для органічних та анімованих моделей. | Використовується в анімації, моделюванні персонажів та підрозділовому робочому процесі. | Плавні деформації для анімації. Ідеальна для скульптингу та підрозділу. Легше ретопологізувати та редагувати. | Вимагає більш ретельного планування топології. Може бути менш ефективною в деяких реальних додатках. |
| N-гонові Сітки | Сітка з полігонами, що мають більше чотирьох сторін. | Використовується в моделюванні твердих поверхонь та CAD-додатках. | Корисна для не-деформованих поверхонь. Може спростити моделювання в певних випадках. | Може викликати проблеми з рендерингом та анімацією. Не підтримується багатьма ігровими рушіями та підрозділовими робочими процесами. |
- Порада Професіонала: Для досвідчених користувачів також застосовуються концепції повної та часткової зв'язності сітки:
- Використовуйте повну топологію сітки для деформованих областей (наприклад, обличчя персонажів).
- Застосовуйте часткову топологію сітки до статичних об'єктів (наприклад, архітектурних моделей).
Які Переваги та Недоліки Топології Сітки?
Переваги
- Ефективний Рендеринг та Продуктивність: Добре оптимізована топологія мінімізує помилки рендерингу та прискорює обробку для додатків в реальному часі.
- Анімаційно-Готові Деформації: Правильні петлі ребер забезпечують природний рух, що критично важливо для персонажів та динамічних моделей.
- Оптимізований робочий процес: Чиста структура спрощує UV-маппінг, ріггінг та ітеративні правки.
- Надійність 3D-друку: Маніфольдна геометрія гарантує безпомилковий друк з точними розмірами.
Недоліки
- Компроміс між деталізацією та продуктивністю: Високощільні сітки покращують точність, але збільшують навантаження на рендеринг/обробку.
- Ризики сумісності з подальшими етапами: Погана топологія може викликати проблеми з ріггінгом або артефакти субділення.
Вимоги до топології для конкретних застосувань
Анімація та VFX
Для анімації та VFX важлива топологія з домінуванням квадратиків з добре розташованими петлями країв. Зосередьтеся на критичних зонах, таких як вирази обличчя, де 8-12 петель країв повинні оточувати очі та рот. Чистий потік країв забезпечує плавні деформації. Уникайте використання трикутників у деформованих зонах, оскільки вони можуть викликати спотворення текстур.
Розробка ігор
У розробці ігор зазвичай використовується гібридна топологія, з квадратиками для персонажів і трикутниками для статичних об'єктів. Для мобільних пристроїв прагніть до менше ніж 15k трикутників, а для ПК/консолей - до 30k - 100k трикутників. Оптимізація для ефективності рендерингу в реальному часі є ключовою. Уникайте надмірної кількості полігонів у неважливих зонах для підтримки продуктивності.
3D-друк
Для 3D-друку забезпечте водонепроникну геометрію та рівномірний розподіл полігонів. Сітка не повинна мати неманіфольдних країв, а товщина стінки повинна бути щонайменше вдвічі більшою за діаметр насадки. Підвісні частини більше ніж 45° потребують підтримки. Чиста топологія є важливою для уникнення проблем з друком.
Ключові техніки топології сітки
Петлі країв
Петлі країв - це безперервні шляхи країв, які визначають структуру та деформацію моделі. Вони є важливими для плавних деформацій, особливо навколо суглобів та виразів обличчя, забезпечуючи природний рух в анімаціях.
- Переваги: Забезпечує плавні деформації в анімації, дозволяючи персонажам рухатися природно.
- Недоліки: Погане розташування може викликати артефакти та неприродні деформації.
Полюсні точки
Полюсні точки - це вершини, де сходяться більше чотирьох країв, допомагаючи контролювати потік геометрії. Правильне розташування оптимізує топологію, але неправильно розташовані полюси можуть викликати проблеми з затіненням та деформаціями.
- Переваги: Допомагає оптимізувати топологію та структурний потік при правильному розташуванні.
- Недоліки: Неправильно розташовані полюси можуть створювати проблеми з затіненням та непередбачувані деформації.
Підтримуючі петлі
Підтримуючі петлі - це додаткові петлі країв, розміщені для підкріплення гострих особливостей та запобігання згладжуванню під час субділення. Вони корисні в моделюванні твердих поверхонь, але можуть збільшити кількість полігонів при надмірному використанні.
- Переваги: Допомагає зберегти деталі моделі, такі як складки, кути та гострі краї.
- Недоліки: Надмірна кількість підтримуючих петель може збільшити кількість полігонів та ускладнити редагування моделей.
Порівняння основних інструментів топології сітки
| Інструмент | Ключові особливості | Найкраще підходить для | Крива навчання | Ціноутворення |
|---|---|---|---|---|
| Meshy AI | AI ретопологія, авто-UV-маппінг, пакетна обробка | Швидке прототипування, автоматизація на основі AI | Початківець | Freemium |
| Blender | RetopoFlow, інструменти аналізу сітки | Незалежні розробники, хобісти | Помірний | Безкоштовно |
| ZBrush | ZRemesher 4.0, Dynamesh, високодетальне скульптування | Художники персонажів, цифрові скульптори | Просунутий | $39.99/місяць |
| Maya | Quad Draw, Topo Toolkit, галузеві стандарти робочих процесів | Кіно/VFX студії, AAA розробники ігор | Експерт | $225/місяць |
Висновок
Опанування топології сітки є ключовим для створення високоякісних 3D моделей. Використання правильних інструментів, таких як Meshy AI для автоматизації або Blender для незалежної розробки, може оптимізувати робочий процес та покращити результати. Застосування правильної топології забезпечує плавніші анімації, кращий рендеринг та безпомилковий 3D-друк.
Часті запитання
Яка найкраща топологія сітки для анімації?
Квадратні сітки є кращими для анімації, оскільки вони дозволяють плавніші деформації та передбачувані підрозділи, що робить їх ідеальними для ригінгу персонажів та виразів обличчя.
Як погана топологія сітки впливає на продуктивність рендерингу?
Погана топологія може викликати артефакти затінення, неефективний рендеринг та збільшене навантаження на обчислення, що може негативно вплинути як на реальні додатки (наприклад, ігри), так і на високоякісні рендери.
Як виправити безладну топологію сітки?
Використовуйте інструменти ретопології, такі як ZRemesher (ZBrush), модифікатор Remesh у Blender або рішення на основі штучного інтелекту, такі як Meshy AI, щоб ефективно оптимізувати та очистити модель.
Яка ідеальна топологія сітки для 3D-друку?
Герметична сітка з рівномірним розподілом полігонів забезпечує успішний 3D-друк без структурних проблем. Уникайте неманіфольдної геометрії та перекриваючихся граней, а також забезпечте постійну товщину стінок.
Як штучний інтелект покращує топологію сітки?
Інструменти на основі штучного інтелекту, такі як Meshy AI, можуть автоматизувати ретопологію, забезпечуючи чистий потік країв, оптимізовану кількість полігонів та ефективне UV-мапування, що заощаджує час у робочому процесі 3D-моделювання.
