高性能3D模型的网格拓扑终极指南

探索网格拓扑在3D建模中的重要性。了解不同类型、关键技术和工具,以优化您的3D模型用于动画、游戏和3D打印。

Stella
发布时间:2025年3月27日

创建3D模型时,网格拓扑是影响最终结果的最关键因素之一。

但它究竟是什么,为什么如此重要?结构不良的拓扑可能导致渲染问题、动画效率低下以及3D打印问题。无论你是游戏开发者、动画师还是3D艺术家,理解网格拓扑可以节省时间并提高工作质量。

本指南将解释什么是网格拓扑、其不同类型,以及优化3D模型的专业技术。

网格拓扑基础:类型、优势、限制

什么是网格拓扑?

网格拓扑指的是3D模型的顶点、边和面如何排列和连接,形成模型的结构。它决定了模型渲染、动画和修改的效率。构建良好的网格拓扑可以确保平滑的变形,允许高质量的纹理处理,并最大限度地减少渲染伪影。

例如,在角色动画中,干净的拓扑有助于实现流畅的运动而不失真。相反,糟糕的拓扑可能导致阴影问题、处理效率低下以及调整困难,最终影响模型在动画、游戏和3D打印等应用中的可用性。

3种核心网格拓扑类型

网格类型定义使用案例优点缺点
三角形网格完全由三角形组成的网格,使其在渲染时非常高效。用于游戏引擎、VR和实时应用程序中,性能至关重要。实时渲染效率高。
适用于低多边形建模。
兼容所有渲染引擎。
在动画中不适合平滑变形。
细分时可能产生伪影。
四边形网格由四边形多边形组成的网格,适合有机和动画模型。用于动画、角色建模和细分工作流。动画变形平滑。适合雕刻和细分。更易于重新拓扑和编辑。需要更仔细的拓扑规划。
在某些实时应用中效率可能较低。
N边形网格具有多于四边的多边形的网格。用于硬表面建模和基于CAD的应用程序。对于非变形表面有用。
在某些情况下可以简化建模。
可能导致渲染和动画问题。
在许多游戏引擎和细分工作流中不支持。

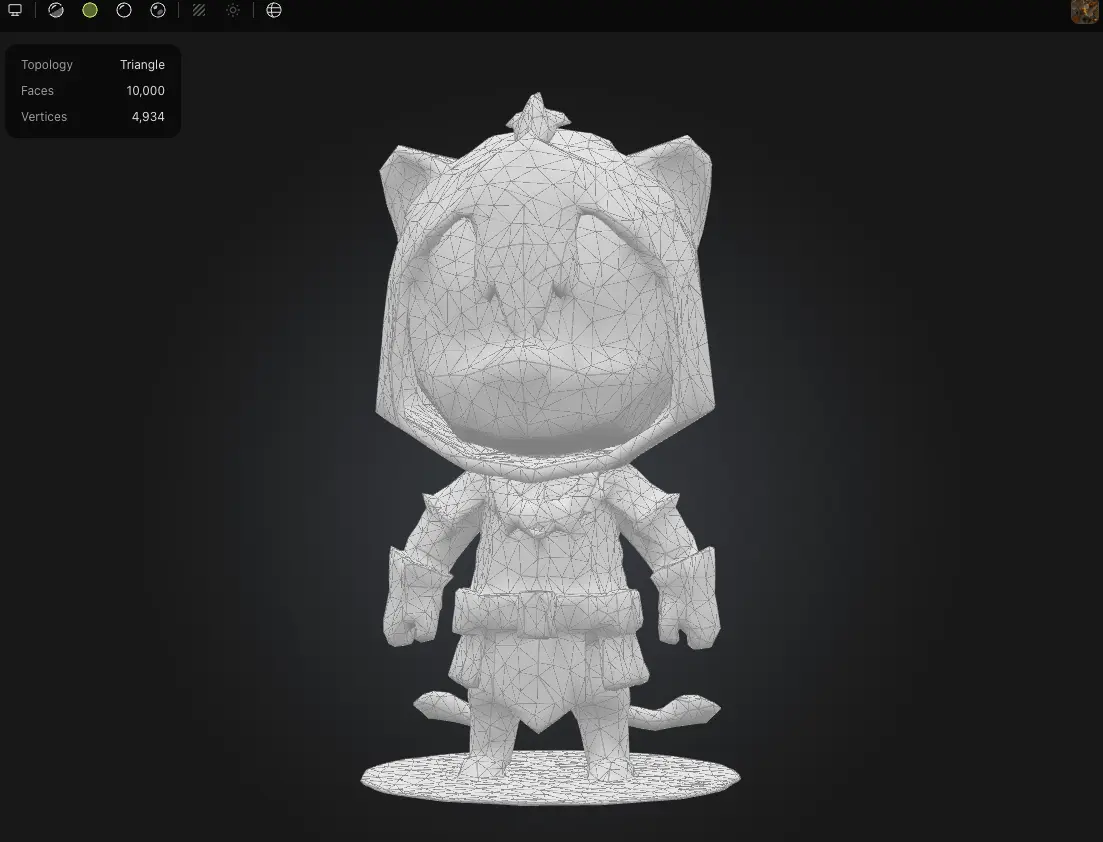

由Meshy AI生成的三角形网格拓扑示例

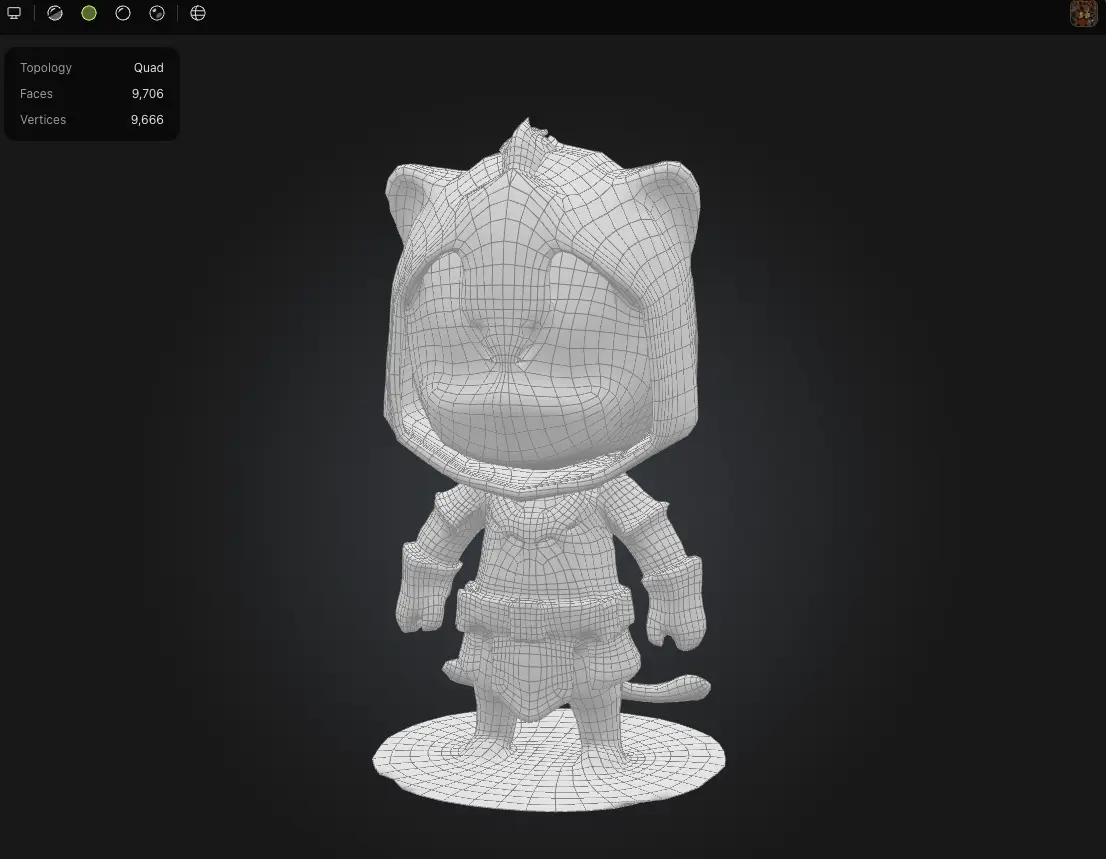

由Meshy AI生成的四边形网格拓扑示例

  • 专业提示: 对于高级用户,完整和部分网格连接的概念也适用:
  • 对于可变形区域(例如角色面部),使用完整网格拓扑。
  • 对于静态对象(例如建筑模型),应用部分网格拓扑。

网格拓扑的优缺点是什么?

优点

  • 高效渲染与性能: 优化良好的拓扑可以最大限度地减少渲染错误,并加速实时应用程序的处理。
  • 动画就绪的变形: 合适的边缘循环确保自然的运动,这对于角色和动态模型至关重要。
  • 简化的工作流程: 清晰的结构简化了UV映射、绑定和迭代编辑。
  • 3D打印可靠性: 封闭的几何结构保证了无错误打印和精确的尺寸。

缺点

  • 细节与性能的权衡: 高密度网格提高了精度,但增加了渲染/处理负载。
  • 下游兼容性风险: 不良的拓扑可能引入绑定挑战或细分伪影。

应用特定的拓扑要求

动画与视觉特效

对于动画和视觉特效,四边形主导的拓扑结构和良好放置的边环是必不可少的。重点关注面部表情等关键区域,眼睛和嘴巴周围应有8-12个边环。干净的边流确保平滑的变形。避免在变形区域使用三角形,因为它们可能导致纹理失真。

游戏开发

在游戏开发中,通常使用混合拓扑,角色使用四边形,静态资产使用三角形。对于移动设备,目标是少于15k三角形,而对于PC/主机,目标是30k-100k三角形。优化实时渲染效率是关键。避免在非关键区域使用过多的多边形以保持性能。

3D打印

对于3D打印,确保几何结构密闭且多边形分布均匀。网格不应有非流形边,壁厚应至少为喷嘴直径的2倍。大于45°的悬垂需要支撑。干净的拓扑对于避免打印问题至关重要。

关键网格拓扑技术

边环

边环是定义模型结构和变形的连续边路径。它们对于平滑变形至关重要,尤其是在关节和面部表情周围,确保动画中的自然运动。

  • 优点: 确保动画中的平滑变形,使角色自然移动。
  • 缺点: 不良的放置可能导致伪影和不自然的变形。

极点

极点是多个边汇聚的顶点,有助于控制几何流。正确的放置优化拓扑,但放错位置的极点可能导致阴影问题和变形。

  • 优点: 正确放置时有助于优化拓扑和结构流。
  • 缺点: 放错位置的极点可能导致阴影问题和不可预测的变形。

支撑环

支撑环是用于加固锐利特征并防止细分时平滑的额外边环。它们在硬表面建模中很有用,但过度使用可能增加多边形数量。

  • 优点: 帮助保留模型细节,如折痕、角和锐边。
  • 缺点: 过多的支撑环可能增加多边形数量并使模型更难编辑。

顶级网格拓扑工具比较

工具关键特性最适合学习曲线定价
Meshy AIAI重拓扑,自动UV映射,批处理快速原型,AI驱动自动化初学者免费增值
BlenderRetopoFlow,网格分析工具独立开发者,爱好者中等免费
ZBrushZRemesher 4.0,Dynamesh,高细节雕刻角色艺术家,数字雕刻师高级$39.99/月
MayaQuad Draw,Topo Toolkit,行业标准工作流程电影/VFX工作室,AAA游戏开发者专家$225/月

结论

掌握网格拓扑对于创建高质量3D模型至关重要。使用合适的工具,如用于自动化的Meshy AI或用于独立开发的Blender,可以优化工作流程并改善结果。应用适当的拓扑确保更平滑的动画、更好的渲染和无错误的3D打印。

常见问题解答

动画的最佳网格拓扑是什么?

四边形网格是动画的首选,因为它们允许更平滑的变形和可预测的细分,使其成为角色绑定和面部表情的理想选择。

糟糕的网格拓扑如何影响渲染性能?

不良的拓扑结构可能导致阴影伪影、低效渲染和计算负载增加,这会对实时应用(如游戏)和高质量渲染产生负面影响。

如何修复混乱的网格拓扑?

使用重拓扑工具,如 ZRemesher(ZBrush)、Blender 的 Remesh Modifier 或 AI 驱动的解决方案如 Meshy AI 来高效地优化和清理模型。

3D 打印的理想网格拓扑是什么?

一个密闭的网格,具有均匀的多边形分布,可以确保成功的 3D 打印而没有结构问题。避免非流形几何和重叠面,并确保一致的壁厚。

AI 如何改善网格拓扑?

像 Meshy AI 这样的 AI 驱动工具可以自动化重拓扑,确保干净的边缘流、优化的多边形数量和高效的 UV 映射,从而节省 3D 建模工作流程中的时间。
