熔融沉积建模(FDM)在3D打印技术领域中占据了重要地位,提供了一种实用且易于接近的方法,将数字设计转化为有形物体。这项技术也被称为熔融丝制造(FFF),通过逐层铺设热塑性长丝,从而自下而上地构建3D物体。
FDM的吸引力在于其用户友好的特性和成本效益,使其成为爱好者和专业人士的热门选择。它能够使用多种材料——从可生物降解的PLA到耐用的ABS——进一步增强了其在众多领域的多功能性和实用性。
理解FDM 3D打印需要掌握其操作的基本原理,并认识到其广泛的应用,从快速原型制作到汽车和航空航天等行业中功能部件的创建。
理解FDM 3D打印
FDM,即熔融沉积建模,涉及一种增材制造过程,其中热塑性长丝经过熔化和挤出,逐层形成物体。该方法以其精确性和效率著称,允许创建详细且坚固的结构。
这种技术也被称为FFF,其可访问性和经济性促进了其广泛使用。它在教育环境和专业环境中的整合展示了其在简化生产工作流程和增强创造性输出方面的价值。
FDM过程始于一个数字模型,通常是CAD文件形式,作为3D物体的蓝图。打印机的挤出机加热长丝,按照模型的规格熔化并将材料沉积到构建平台上。这种系统化的分层持续进行,直到物体成型,准备在现实世界场景中应用。
FDM 3D打印的工作原理

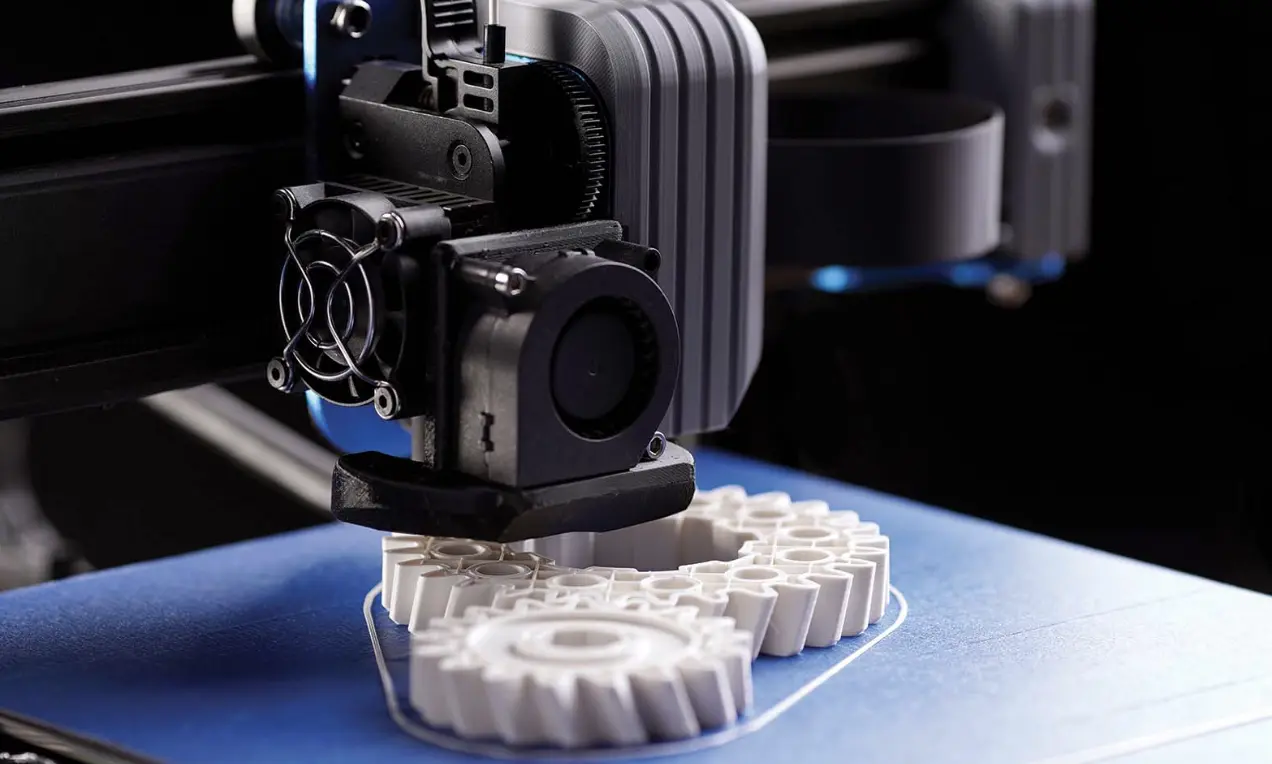

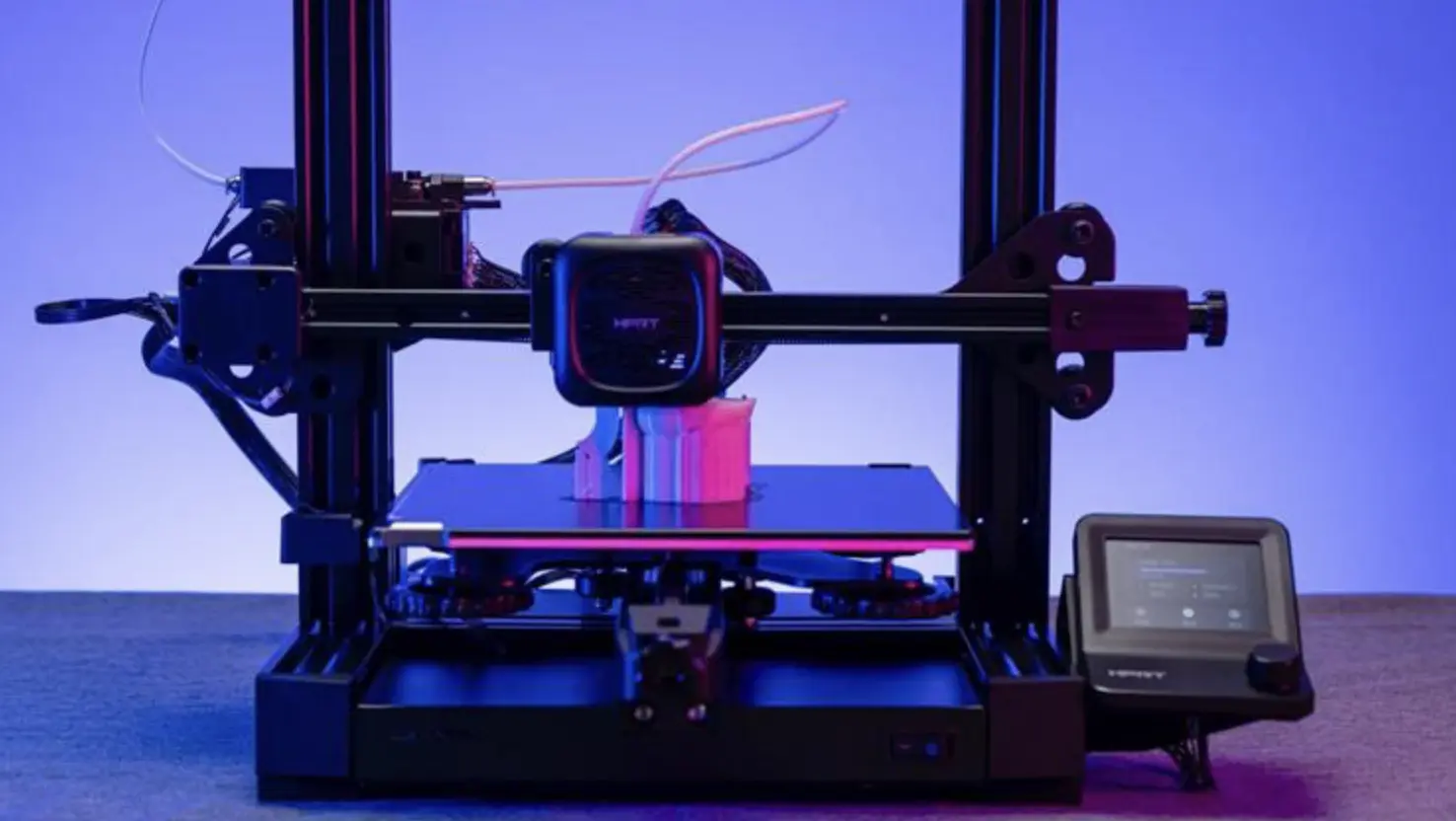

FDM 3D打印从将热塑性长丝插入打印机的挤出机开始,挤出机被加热以将固体长丝转变为粘性状态。这一转变至关重要,因为它为通过喷嘴的受控挤出做好了材料准备。挤出机和喷嘴与打印机的精确导向运动系统协同工作,系统地将材料铺设到构建平台上。这个过程逐层构建物体,每一新层都附着在前一层上。
打印机根据数字模型,通常是CAD文件,提供每层结构的详细指令。该文件决定了打印头的精确运动,导航X、Y和Z轴以确保准确的层放置。随着构建平台调整以适应每一新层,物体逐渐以三维形式出现。这个过程持续进行,直到整个设计被忠实地复制为物理形式。
FDM打印机提供了根据项目需求调整层高和打印速度的灵活性。较薄的层产生更精细的细节和平滑的表面,而较厚的层加快了构建时间。这些参数的调整不仅影响美学质量,还影响成品的机械性能。适当的校准和参数设置对于实现最佳结果至关重要,以满足特定应用要求。
FDM 3D打印中使用的材料
FDM 3D打印可用材料的范围在定义最终产品的能力方面起着关键作用。每种材料类型都提供独特的属性,使创作者能够根据特定规格定制项目。从环保的PLA到坚固耐用的ABS,多样化的材料选择使得在各种应用中可以进行广泛的定制。
常见材料及其特性
- PLA (聚乳酸): 一种可生物降解的热塑性塑料,源自可再生资源。PLA因其易于使用和光泽的表面而受到青睐。适用于环境影响和视觉吸引力重要但结构要求较低的项目。
- ABS (丙烯腈-丁二烯-苯乙烯): 以其韧性和耐热性而闻名,ABS非常适合需要在压力下保持耐用性的功能部件和原型。其应用涵盖了需要承受冲击和高温能力的行业。
- PETG (聚对苯二甲酸乙二醇酯): PETG在PLA和ABS之间架起桥梁,提供优良的化学抗性和灵活性。这使其适用于需要既坚固又有一定柔韧性的物品,如机械部件和消费产品。
- 尼龙: 因其强度和弹性而备受推崇,尼龙常用于制造耐摩擦和重复使用的部件,如齿轮和机械组件。其在压力下保持完整性的能力使其成为工程应用的首选。
影响材料选择的因素
为FDM 3D打印选择合适的材料涉及多个考虑因素,以优化最终产品的性能和美观性:
- 机械性能: 材料在不降解的情况下承受力的能力至关重要。尼龙和ABS通常被选用于需要高强度和耐用性的应用。
- 灵活性和弹性: 对于需要弯曲或拉伸的组件很重要;某些类型的尼龙和TPU是此类需求的理想选择。
- 热稳定性: 对将暴露于热或温度变化的部件至关重要。ABS和专门的高性能聚合物是合适的选择。
- 表面质量: 影响打印对象的视觉和触觉吸引力。PLA提供光滑的表面,而PETG提供光亮、抛光的外观。
选择合适的材料会影响打印的难易程度和所需的后处理步骤。通过了解每种材料的特定属性,创作者可以将选择与项目的功能和美学目标对齐,确保最终结果符合所有期望。
FDM 3D打印的优缺点
FDM 3D打印仍然是个人和行业需要可靠、可访问制造解决方案的基石。其低初始投资和运营成本使其对实验和原型制作具有吸引力。通过最小化财务风险,FDM技术鼓励各个领域的创新,使创作者能够在不进行大量资源分配的情况下测试概念。
FDM 3D打印的优点
- 成本效益高的操作: 由于机器和材料的价格具有竞争力,FDM允许经济的生产运行。这种成本优势促进了频繁的迭代,这对于改进设计和开发新产品至关重要。
- 广泛的材料选择: 该技术支持多种热塑性塑料,提供应用的灵活性。从适合教育模型的PLA的光泽表面到用于工程原型的ABS的坚固特性,材料的选择增强了FDM在不同领域的实用性。
- 简单易用: FDM打印机设计简单,通常需要最少的设置时间。这种易用性不仅支持在教育和专业环境中的快速部署,还通过降低技术进入门槛来促进创造力。
尽管有这些好处,FDM打印仍存在一些挑战,用户必须考虑这些挑战以充分利用其能力。
FDM 3D打印的缺点
- 后处理需求:固有的分层方法可能导致表面纹理不符合美观或功能要求。通常需要额外的精加工过程,如打磨或化学平滑,以达到所需的表面质量。
- 细节和精度限制:虽然FDM在许多用途上非常实用,但其细节分辨率可能不如SLA等技术。这一限制要求在项目中需要复杂细节时进行仔细的规划和设计调整。
- 方向强度的变化:FDM打印的分层特性可能导致机械性能因方向而异。这种各向异性要求设计者考虑载荷路径和应力,确保最终产品在实际条件下可靠地运行。
FDM与其他3D打印技术的比较
在3D打印领域,FDM为许多用户提供了一个实用的入门点,但它并不是唯一的选择。立体光刻(SLA)是另一种著名的技术,以生产高分辨率且表面光滑的部件而闻名。FDM和SLA之间的选择通常归结于项目的具体要求,包括分辨率、材料特性和预算限制等因素。
FDM vs. SLA
FDM的经济性和简单操作使其成为优先快速原型制作和迭代测试环境中的可行选择。其对多种热塑性塑料的支持扩大了其在各个领域的适用性。然而,当项目需要极其精细的细节或优越的表面光洁度时,SLA成为首选。SLA 打印机使用激光固化液态树脂成固体形状,实现了FDM难以匹敌的精度。每种技术都提供了不同的优势,以满足不同的应用需求:
- 经济和实用性:FDM机器通常在初始投资和运营成本方面都较为便宜。这使其适用于需要频繁迭代和实验而不带来大量财务负担的环境。
- 细节和表面质量:SLA在生产具有复杂细节和光滑表面的部件方面表现出色,这在珠宝和牙科建模等行业中常常需要。SLA的高分辨率能够捕捉复杂的几何形状和细腻的纹理,而这些对于FDM来说是具有挑战性的。
- 材料考虑:FDM支持多种热塑性塑料,每种都有独特的机械性能,而SLA主要使用光聚合树脂。材料的选择会影响最终产品的耐久性、灵活性和耐热性,引导用户选择最合适的技术。
理解这些差异对于选择合适的打印技术至关重要。优先考虑预算和易用性的项目可能会受益于FDM,而需要高细节和表面质量的项目可能倾向于SLA。通过将每种技术的能力与特定项目需求对齐,创作者可以优化他们的制造过程,有效地实现所需的结果。
FDM 3D打印的应用
FDM 3D打印在多个领域中已确立了其作为基石的地位,为复杂的制造挑战提供了实用和创新的解决方案。这项技术的多样性和可靠性使其成为原型制作的理想工具,在那里快速开发周期至关重要。通过实现从数字设计到实体对象的快速过渡,FDM使创作者能够通过实物原型来完善他们的概念,显著减少时间和财务投入。
原型制作和教育用途
在教育环境中,FDM(熔融沉积建模)作为进入工程和设计世界的一个便捷入口。其操作简单和安全特性使其成为课堂的绝佳选择,为学生提供参与动手学习的机会。快速制作模型的能力培养了实验和创造力的文化,这在STEM教育中是至关重要的组成部分。
- 课程整合:许多教育机构将FDM纳入其科学和技术课程中,使学生能够将理论知识转化为实际应用。这种方法通过弥合概念理解与现实世界实施之间的差距来增强学习体验。
- 原型设计的多样性:设计师和工程师利用FDM创建初步原型,使他们能够在投入更昂贵的生产方法之前测试形状、适合性和功能性。这个迭代过程改善了产品开发,确保最终设计以用户为中心并符合行业标准。
工业和功能应用
除了教育和原型设计,FDM在工业应用中也发挥着关键作用,尤其是在需要定制和轻量化组件的行业。其按需生产坚固、功能性部件的能力符合注重效率和创新的行业需求。
- 汽车工程:汽车行业使用FDM设计符合人体工程学的工具和夹具,从而简化装配过程并提高工人安全性。定制的夹具和固定装置提高了生产线上的精度和生产力,进而提高了运营效率。
- 航空航天组件:在航空航天行业中,减轻重量至关重要,FDM提供了一种在不牺牲结构完整性的情况下制造轻量化部件的方法。这项技术支持创建优化性能的复杂几何形状,有助于提高燃油效率和降低排放。
FDM的适应性和有效性继续推动其在各种应用中的使用。其在最短交货时间内提供高质量、功能性组件的能力使其成为传统制造和前瞻性创新中不可或缺的工具。
成功进行FDM 3D打印的实用技巧
要在FDM 3D打印中取得成功,深入了解打印机的校准是必不可少的。首先仔细设置打印床的水平,并调整喷嘴与床之间的距离。这些步骤是防止层粘附不良和打印失败等问题的基础,从而确保顺利的打印过程。
切片软件在将数字设计转化为可执行的打印指令中起着关键作用。该软件允许对填充密度、支撑结构和打印方向等参数进行精确调整,这对于在速度和细节之间实现最佳平衡至关重要。掌握这些设置可以生产出高质量的打印件,满足特定项目的要求。
探索各种STL文件可以显著提升您在FDM 3D打印中的理解和技能。
如果您是3D打印的完全初学者或只是想快速实现您的概念,可以使用一些AI生成器来帮助您快速获得结果。我们推荐Meshy作为一个对初学者友好的工具,因为它可以将文本或图像转换为3D模型,直接导入为STL文件,节省大量时间和精力。
通过尝试不同的设计和材料,您可以获得关于几何形状与材料特性之间相互作用的宝贵见解。这种动手方法不仅可以提高您的技术技能,还可以拓宽您的创造视野,为创新应用铺平道路。 FDM 3D打印作为一种多功能且易于获取的技术,架起了数字创意与实体实现之间的桥梁。其对各种材料和设计复杂性的适应性使其成为众多行业中不可或缺的工具。随着FDM的不断发展,它在制造和设计的未来中仍然是一个重要的参与者,赋予用户以精确和高效的方式将他们的想法变为现实的能力。
