Eriyik Katmanlı Modelleme (FDM), dijital tasarımları somut nesnelere dönüştürmek için pratik ve erişilebilir bir yöntem sunarak 3D baskı teknolojisinin temel taşlarından biri olarak durmaktadır. Eriyik Filament İmalatı (FFF) olarak da bilinen bu teknoloji, termoplastik filamentin ardışık katmanlar halinde döşenmesiyle, bir 3D nesneyi sıfırdan inşa eder.
FDM'nin cazibesi, kullanıcı dostu doğası ve maliyet etkinliği ile hem hobi sahipleri hem de profesyoneller arasında popüler bir seçim olmasında yatmaktadır. Biyobozunur PLA'dan dayanıklı ABS'ye kadar çeşitli malzemeleri kullanabilme yeteneği, çok sayıda alanda çok yönlülüğünü ve pratikliğini daha da artırır.
FDM 3D baskıyı anlamak, nasıl çalıştığını kavramayı ve otomotiv ve havacılık gibi endüstrilerde hızlı prototiplemeden işlevsel bileşenlerin oluşturulmasına kadar geniş uygulamalarını tanımayı içerir.
FDM 3D Baskıyı Anlamak
FDM, ya da Eriyik Katmanlı Modelleme, termoplastik filamentin eritilip ekstrüzyonla nesneler oluşturmak için katman katman döşendiği bir eklemeli üretim sürecini içerir. Bu yöntem, detaylı ve sağlam yapılar oluşturmayı sağlayan hassasiyeti ve verimliliği ile karakterize edilir.
FFF olarak da bilinen bu teknolojinin erişilebilirliği ve uygun maliyeti, yaygın kullanımına katkıda bulunur. Eğitim ortamlarına ve profesyonel çevrelere entegrasyonu, üretim iş akışlarını kolaylaştırmada ve yaratıcı çıktıyı artırmada sağladığı değeri gösterir.
FDM süreci, genellikle bir CAD dosyası şeklinde olan dijital bir modelle başlar ve bu model, 3D nesne için bir plan görevi görür. Yazıcının ekstrüderi, filamentin eritilmesini sağlayarak modelin spesifikasyonlarına uygun olarak malzemeyi yapı platformuna döker. Bu sistematik katmanlama, nesne gerçek dünya senaryolarında uygulamaya hazır hale gelene kadar devam eder.
FDM 3D Baskı Nasıl Çalışır

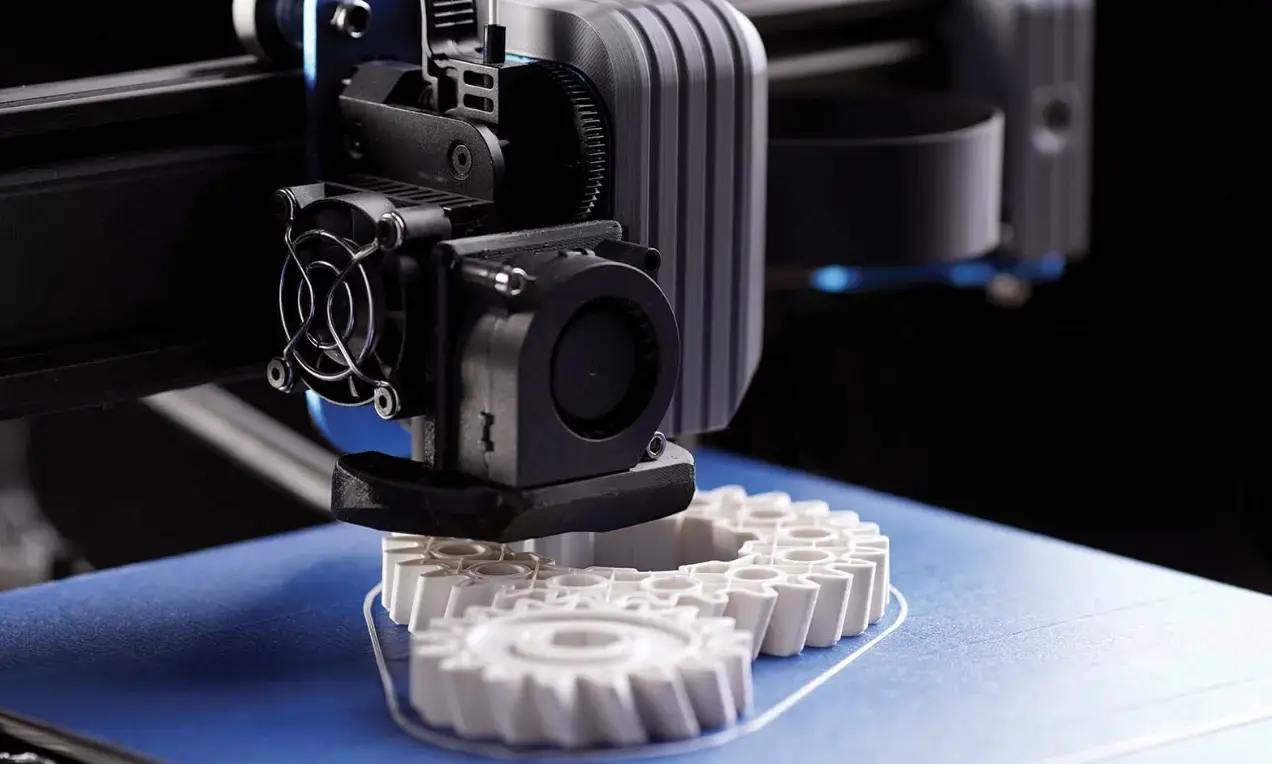

FDM 3D baskı, termoplastik filamentin yazıcının ekstrüderine yerleştirilmesiyle başlar, burada katı filamentin viskoz bir duruma dönüşmesi için ısıtılır. Bu dönüşüm, malzemeyi nozuldan kontrollü bir şekilde ekstrüzyon için hazırladığı için kritik öneme sahiptir. Ekstrüder ve nozul, yazıcının hassas yönlendirilmiş hareket sistemiyle birlikte çalışarak malzemeyi yapı platformuna metodik bir şekilde döker. Bu süreç, her yeni katmanı öncekine yapıştırarak nesneyi katman katman inşa eder.
Yazıcı, genellikle bir CAD dosyası olan dijital bir modele dayanarak çalışır ve bu dosya, her katmanın yapısı için kapsamlı talimatlar sağlar. Bu dosya, baskı kafasının X, Y ve Z eksenlerinde hassas hareketlerini yönlendirerek doğru katman yerleşimini sağlar. Yapı platformu her yeni katmanı barındıracak şekilde ayarlanırken, nesne yavaş yavaş üç boyutta ortaya çıkar. Bu süreç, tüm tasarım fiziksel formda sadakatle çoğaltılana kadar devam eder.
FDM yazıcılar, projenin taleplerine göre katman yüksekliğini ve baskı hızını ayarlama esnekliği sunar. Daha ince katmanlar daha ince detaylar ve daha pürüzsüz yüzeyler üretirken, daha kalın katmanlar yapım süresini hızlandırır. Bu parametrelerdeki ayarlamalar, sadece estetik kaliteyi değil, aynı zamanda bitmiş ürünün mekanik özelliklerini de etkiler. En iyi sonucu elde etmek için uygun kalibrasyon ve parametre ayarları, belirli uygulama gereksinimlerine göre uyarlanmalıdır.
FDM 3D Baskıda Kullanılan Malzemeler
FDM 3D baskı için mevcut malzeme yelpazesi, nihai ürünün yeteneklerini tanımlamada önemli bir rol oynar. Her malzeme türü, yaratıcıların projelerini belirli özelliklere uygun hale getirmelerine olanak tanıyan benzersiz nitelikler sunar. Çevre dostu PLA'nın doğasından sağlam ABS'nin dayanıklılığına kadar, çeşitli malzeme seçimi, çeşitli uygulamalar arasında geniş kapsamlı özelleştirme sağlar.
Yaygın Malzemeler ve Özellikleri
- PLA (Polilaktik Asit): Yenilenebilir kaynaklardan türetilen biyobozunur bir termoplastik olan PLA, kullanım kolaylığı ve parlak yüzeyi nedeniyle tercih edilir. Çevresel etki ve görsel çekiciliğin önemli olduğu, ancak yapısal taleplerin minimal olduğu projelere uygundur.
- ABS (Akrilonitril Bütadien Stiren): Dayanıklılığı ve ısı direnci ile bilinen ABS, stres altında dayanıklılık gerektiren işlevsel parçalar ve prototipler için idealdir. Darbe ve yüksek sıcaklıklara dayanıklılığın kritik olduğu endüstrilerde uygulama alanı bulur.
- PETG (Polietilen Tereftalat Glikol): PETG, PLA ve ABS arasında köprü kurarak mükemmel kimyasal direnç ve esneklik sunar. Bu, mekanik parçalar ve tüketici ürünleri gibi hem sağlamlık hem de esneklik gerektiren öğeler için uygun hale getirir.
- Naylon: Gücü ve dayanıklılığı nedeniyle yüksek değer verilen Naylon, sürtünme ve tekrarlanan kullanıma dayanacak parçalar yaratmak için sıklıkla kullanılır, örneğin dişliler ve mekanik bileşenler. Stres altında bütünlüğünü koruma yeteneği, onu mühendislik uygulamaları için tercih edilen bir seçenek yapar.
Malzeme Seçimini Etkileyen Faktörler
FDM 3D baskı için doğru malzemeyi seçmek, nihai ürünün performansını ve estetiğini optimize etmek için birkaç hususu içerir:
- Mekanik Özellikler: Malzemenin kuvvetlere karşı bozulmadan dayanabilme yeteneği çok önemlidir. Naylon ve ABS, genellikle yüksek mukavemet ve dayanıklılık gerektiren uygulamalar için seçilir.
- Esneklik ve Elastikiyet: Bükülme veya gerilme gerektiren bileşenler için önemlidir; belirli Naylon ve TPU türleri bu ihtiyaçlar için idealdir.
- Termal Kararlılık: Isıya veya değişken sıcaklıklara maruz kalacak parçalar için gereklidir. ABS ve özel yüksek performanslı polimerler uygun seçimlerdir.
- Yüzey Kalitesi: Baskılı nesnenin görsel ve dokunsal çekiciliğini etkiler. PLA pürüzsüz bir yüzey sunarken, PETG parlak, cilalı bir görünüm sağlar.
Uygun malzemenin seçimi, baskı kolaylığını ve gerekli son işlem adımlarını etkiler. Her malzemenin özel özelliklerini anlayarak, yaratıcılar seçimlerini projenin işlevsel ve estetik hedefleriyle uyumlu hale getirebilir, böylece nihai sonuç tüm beklentileri karşılar.
FDM 3D Baskının Avantajları ve Dezavantajları
FDM 3D baskı, güvenilir, erişilebilir üretim çözümlerine ihtiyaç duyan bireyler ve endüstriler için temel bir taş olmaya devam etmektedir. Düşük başlangıç yatırımı ve işletme maliyetleri, deneme ve prototipleme için çekici hale getirir. Finansal riski minimize ederek, FDM teknolojisi çeşitli alanlarda yeniliği teşvik eder ve yaratıcıların önemli kaynak tahsisi olmadan kavramları test etmelerine olanak tanır.
FDM 3D Baskının Avantajları
- Maliyet Etkin Operasyonlar: Hem makineler hem de malzemelerde rekabetçi fiyatlandırma ile FDM, ekonomik üretim süreçlerine olanak tanır. Bu maliyet avantajı, tasarımların rafine edilmesi ve yeni ürünlerin geliştirilmesi için hayati olan sık sık iterasyonu kolaylaştırır.
- Geniş Malzeme Seçimi: Teknoloji, çeşitli termoplastikleri destekleyerek uygulama esnekliği sunar. Eğitim modelleri için uygun olan PLA'nın parlak yüzeyinden, mühendislik prototipleri için ABS'nin sağlam doğasına kadar, malzeme seçimi FDM'nin farklı sektörlerdeki faydasını artırır.
- Basit Kullanım: FDM yazıcılar basitlik için tasarlanmıştır ve genellikle minimal kurulum süresi gerektirir. Bu kullanım kolaylığı, eğitim ve profesyonel ortamlarda hızlı dağıtımı desteklemekle kalmaz, aynı zamanda teknik giriş engellerini azaltarak yaratıcılığı teşvik eder.
Bu faydalara rağmen, kullanıcıların FDM baskının yeteneklerinden tam olarak yararlanmak için dikkate alması gereken bazı zorluklar vardır.
FDM 3D Baskının Dezavantajları
- Son İşleme İhtiyaçları: Doğal katmanlama yöntemi, estetik veya işlevsel gereksinimleri karşılamayabilecek yüzey dokusuna neden olabilir. İstenen yüzey kalitesine ulaşmak için zımparalama veya kimyasal düzeltme gibi ek bitirme işlemleri genellikle gereklidir.
- Detay ve Hassasiyet Kısıtlamaları: FDM birçok kullanım için oldukça işlevsel olsa da, SLA gibi teknolojilerin detay çözünürlüğüne ulaşamayabilir. Bu sınırlama, karmaşık detayların kritik olduğu projelerde dikkatli planlama ve tasarım ayarlamaları gerektirir.
- Yönlü Dayanıklılık Değişkenliği: FDM baskının katmanlı doğası, yönlendirmeye bağlı olarak mekanik özelliklerde farklılıklara yol açabilir. Bu anizotropi, tasarımcıların yük yollarını ve gerilmeleri dikkate almasını gerektirir, böylece nihai ürünün gerçek dünya koşullarında güvenilir bir şekilde performans göstermesini sağlar.
FDM'nin Diğer 3D Baskı Teknolojileri ile Karşılaştırılması
3D baskı alanında, FDM birçok kullanıcı için pratik bir giriş noktası sunar, ancak bu alanda tek başına değildir. Stereolitografi (SLA), pürüzsüz yüzeylere sahip yüksek çözünürlüklü parçalar üretmesiyle bilinen bir diğer önemli teknolojidir. FDM ve SLA arasındaki karar genellikle projenin özel gereksinimlerine dayanır; bunlar arasında çözünürlük, malzeme özellikleri ve bütçe kısıtlamaları gibi faktörler bulunur.
FDM vs. SLA
FDM'nin uygun maliyetli ve basit kullanımı, hızlı prototipleme ve yinelemeli testleri önceliklendiren ortamlarda kullanıcılar için uygun bir seçenek olarak konumlandırır. Çeşitli termoplastiklere olan desteği, farklı sektörlerdeki uygulanabilirliğini genişletir. Ancak, projeler olağanüstü ince detaylar veya üstün yüzey kalitesi gerektirdiğinde, SLA tercih edilen seçenek haline gelir. SLA yazıcılar, sıvı reçineyi katı formlara dönüştürmek için bir lazer kullanır ve FDM'nin ulaşmasının zor olduğu bir hassasiyet seviyesine ulaşır. Her teknoloji, farklı uygulamalara hitap eden belirgin avantajlar sunar:
- Ekonomik ve Pratik Kullanım: FDM makineleri genellikle hem ilk yatırım hem de işletme maliyetleri açısından daha ucuzdur. Bu, sık sık yineleme ve deney yapmayı gerektiren ortamlarda önemli mali yükler olmadan uygun hale getirir.
- Detay ve Yüzey Kalitesi: SLA, mücevher ve diş modelleme gibi endüstrilerde sıklıkla gerekli olan karmaşık detaylar ve pürüzsüz yüzeyler üreten parçalarda mükemmeldir. SLA'nın daha yüksek çözünürlüğü, FDM için zorlayıcı olan karmaşık geometrileri ve ince dokuları yakalayabilir.
- Malzeme Düşünceleri: FDM, her biri benzersiz mekanik özelliklere sahip çok sayıda termoplastik desteklerken, SLA esas olarak fotopolimer reçineler kullanır. Malzeme seçimi, nihai ürünün dayanıklılığını, esnekliğini ve termal direncini etkiler ve kullanıcıları en uygun teknolojiye yönlendirir.
Bu farklılıkları anlamak, doğru baskı teknolojisini seçmek için önemlidir. Bütçe ve kullanım kolaylığını önceliklendiren projeler FDM'den fayda sağlayabilirken, yüksek detay ve yüzey kalitesi gerektirenler SLA'ya yönelebilir. Her teknolojinin yeteneklerini belirli proje ihtiyaçlarıyla hizalayarak, yaratıcılar üretim süreçlerini optimize edebilir ve istenen sonuçlara etkili bir şekilde ulaşabilirler.
FDM 3D Baskının Uygulamaları
FDM 3D baskı, çeşitli alanlarda karmaşık üretim zorluklarına pratik ve yenilikçi çözümler sunarak kendini bir köşe taşı olarak kabul ettirmiştir. Bu teknolojinin çok yönlülüğü ve güvenilirliği, hızlı geliştirme döngülerinin önemli olduğu prototipleme için ideal bir araç haline getirir. Dijital tasarımdan fiziksel nesneye hızlı geçişi mümkün kılarak, FDM yaratıcıların kavramlarını somut prototiplerle geliştirmelerine olanak tanır, bu da zaman ve finansal yatırımı önemli ölçüde azaltır.
Prototipleme ve Eğitimsel Kullanımlar
Eğitim ortamlarında, FDM mühendislik ve tasarım dünyasına erişilebilir bir giriş noktası olarak hizmet eder. Basit kullanımı ve güvenlik özellikleri, sınıflar için mükemmel bir seçim yapar ve öğrencilere uygulamalı öğrenme deneyimleri sunar. Modelleri hızlı bir şekilde üretebilme yeteneği, STEM eğitiminde hayati bileşenler olan deney ve yaratıcılık kültürünü teşvik eder.
- Müfredat Entegrasyonu: Birçok eğitim kurumu, bilim ve teknoloji programlarına FDM'yi entegre ederek öğrencilerin teorik bilgilerini pratik uygulamalara dönüştürmelerine olanak tanır. Bu yaklaşım, kavramsal anlayış ile gerçek dünya uygulaması arasındaki boşluğu kapatarak öğrenme deneyimini geliştirir.
- Prototip Çeşitliliği: Tasarımcılar ve mühendisler, form, uyum ve işlevselliği daha pahalı üretim yöntemlerine geçmeden önce test edebilmek için FDM'yi kullanarak ön prototipler oluştururlar. Bu yinelemeli süreç, ürün geliştirmeyi iyileştirir ve nihai tasarımların kullanıcı odaklı olmasını ve endüstri standartlarını karşılamasını sağlar.
Endüstriyel ve Fonksiyonel Uygulamalar
Eğitim ve prototiplemenin ötesinde, FDM, özellikle özel ve hafif bileşenler gerektiren sektörlerde endüstriyel uygulamalarda önemli bir rol oynar. Dayanıklı, fonksiyonel parçaları talep üzerine üretebilme yeteneği, verimlilik ve yenilik odaklı endüstrilerin ihtiyaçlarıyla uyumludur.
- Otomotiv Mühendisliği: Otomotiv sektörü, montaj süreçlerini kolaylaştıran ve işçi güvenliğini artıran ergonomik araçlar ve fikstürler tasarlamak için FDM'yi kullanır. Özel jigler ve fikstürler, üretim hattında hassasiyeti ve verimliliği artırarak operasyonel verimliliği yükseltir.
- Havacılık Bileşenleri: Ağırlık azaltmanın kritik olduğu havacılık endüstrisinde, FDM, yapısal bütünlükten ödün vermeden hafif parçalar üretmek için bir yöntem sunar. Bu teknoloji, performansı optimize eden karmaşık geometrilerin oluşturulmasını destekler ve daha iyi yakıt verimliliği ve daha düşük emisyonlara katkıda bulunur.
FDM'nin uyarlanabilirliği ve etkinliği, geniş bir uygulama yelpazesinde kullanımını artırmaya devam ediyor. Yüksek kaliteli, fonksiyonel bileşenleri minimal teslim süresi ile sunma kapasitesi, hem geleneksel üretimde hem de ileri düşünceye sahip yeniliklerde vazgeçilmez bir araç haline getirir.
Başarılı FDM 3D Baskı İçin Pratik İpuçları
FDM 3D baskıda başarılı olmak için yazıcının kalibrasyonunu iyi anlamak esastır. Baskı yatağını dikkatlice ayarlayarak ve nozülün yataktan uzaklığını ayarlayarak başlayın. Bu adımlar, katman yapışmasının zayıf olması ve baskı hatası gibi sorunları önlemede temel olup, sorunsuz bir baskı süreci sağlar.
Dilimleme yazılımı, dijital tasarımları uygulanabilir baskı talimatlarına dönüştürmede kritik bir rol oynar. Bu yazılım, hız ve detay arasında optimal dengeyi sağlamak için dolgu yoğunluğu, destek yapıları ve baskı yönelimi gibi parametrelerde hassas ayarlamalar yapılmasına olanak tanır. Bu ayarların ustalığı, belirli proje gereksinimlerine göre uyarlanmış yüksek kaliteli baskıların üretilmesini sağlar.
FDM 3D baskı konusundaki anlayışınızı ve beceri setinizi önemli ölçüde artırmak için çeşitli STL dosyalarını keşfetmek faydalı olabilir.
3D baskıda tamamen yeniyseniz veya konseptinizin hızlı bir sonucunu almak istiyorsanız, bazı AI jeneratörlerini kullanarak hızlıca sonuç alabilirsiniz. Meshy, metin veya resmi 3D modele dönüştürebilen ve doğrudan STL dosyası olarak içe aktarabilen, zaman ve enerji tasarrufu sağlayan başlangıç dostu bir araç olarak önerilir.
Farklı tasarımlar ve malzemelerle deney yaparak, geometri ve malzeme özellikleri arasındaki etkileşim hakkında değerli bilgiler edinirsiniz. Bu uygulamalı yaklaşım, teknik becerilerinizi geliştirmenin yanı sıra yaratıcı ufuklarınızı genişleterek yenilikçi uygulamalara kapı açar. FDM 3D baskı, dijital yaratıcılık ile fiziksel gerçekleştirme arasında köprü kuran çok yönlü ve erişilebilir bir teknoloji olarak öne çıkmaktadır. Çeşitli malzemelere ve tasarım karmaşıklıklarına uyum sağlama yeteneği, onu birçok endüstride vazgeçilmez bir araç haline getirir. FDM gelişmeye devam ettikçe, üretim ve tasarımın geleceğinde önemli bir oyuncu olarak kalmakta ve kullanıcıların fikirlerini hassasiyet ve verimlilikle gerçeğe dönüştürmelerine olanak tanımaktadır.
