W świecie druku 3D zdolność przekształcenia prostego rysunku 2D w namacalny obiekt 3D jest niczym magia. Dzięki postępowi AI, ta transformacja stała się nie tylko możliwa, ale także niezwykle dostępna. Meshy AI jest na czele tej rewolucji, upraszczając proces modelowania 3D i udostępniając go szerokiemu gronu użytkowników, od profesjonalnych projektantów po entuzjastów majsterkowania.
Czym jest Modelowanie 3D do Druku?
Modelowanie 3D do druku polega na tworzeniu cyfrowych planów, które kierują drukarką 3D w konstruowaniu obiektu warstwa po warstwie. Proces ten rozpoczyna się od projektowania modeli, które spełniają techniczne ograniczenia drukarek 3D, zapewniając, że produkt końcowy jest strukturalnie solidny i funkcjonalnie wykonalny. Każdy aspekt projektu — od jego geometrii po skalę — wymaga starannego rozważenia, aby zapewnić, że model można pomyślnie wydrukować bez problemów.
Faza projektowania zazwyczaj wykorzystuje oprogramowanie do komputerowego wspomagania projektowania (CAD), które oferuje precyzyjną kontrolę nad wymiarami i cechami modelu. Oprogramowanie CAD jest niezbędne, dostarczając narzędzi potrzebnych do tworzenia skomplikowanych kształtów i zespołów. Te cyfrowe modele muszą mieć geometrię wielościenną, co oznacza, że muszą być szczelne i pozbawione krawędzi nie-wielościennych, aby uniknąć błędów drukowania.
Jednak świat modelowania 3D nie jest już tylko dla ekspertów. Dzięki pojawieniu się narzędzi zasilanych AI, takich jak Meshy AI, proces stał się bardziej dostępny i przyjazny dla użytkownika. Meshy AI upraszcza proces modelowania 3D, umożliwiając użytkownikom łatwe przekształcanie prostych szkiców 2D w złożone modele 3D. To podejście oparte na AI demokratyzuje druk 3D, umożliwiając szerszej publiczności udział w tworzeniu obiektów 3D.
Gdy cyfrowy model jest gotowy, przechodzi proces znany jako slicing. Polega to na przekształceniu modelu 3D w serię warstw 2D, z których każda reprezentuje przekrój obiektu. Oprogramowanie do slicing oblicza ścieżkę, którą podąży dysza drukarki, ustawiając parametry takie jak wysokość warstwy i prędkość druku, aby zoptymalizować proces drukowania.
Jak Tworzyć Modele 3D do Druku za Pomocą Tradycyjnych Narzędzi CAD
Przez wiele lat tworzenie modeli do druku 3D było zdominowane przez tradycyjne narzędzia CAD. Choć te narzędzia oferują wysoki stopień precyzji i kontroli, mogą być zastraszające dla nowych użytkowników ze względu na ich skomplikowane interfejsy i rozległą wiedzę wymaganą do ich skutecznego obsługiwania.
Z tradycyjnymi narzędziami CAD proces może wyglądać następująco:
Wybór Odpowiedniego Oprogramowania

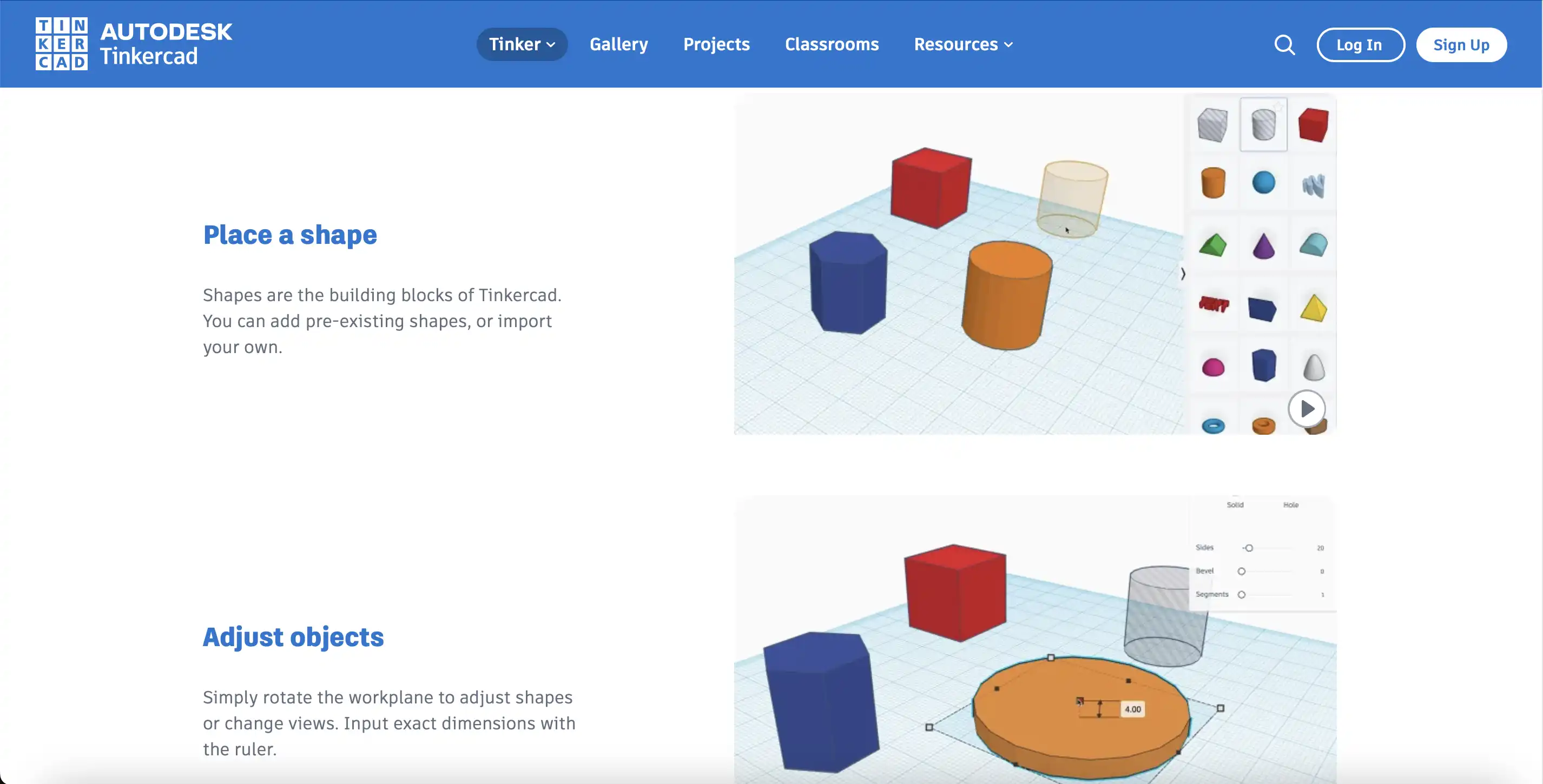

Wybór odpowiedniego oprogramowania jest kluczowy w procesie modelowania 3D. Platformy przyjazne dla początkujących, takie jak TinkerCAD, oferują intuicyjne interfejsy do prostych projektów, podczas gdy bardziej zaawansowane narzędzia, takie jak Fusion 360, zapewniają solidne funkcje do skomplikowanych projektów. Kluczowe kwestie do rozważenia to:
Kompatybilność z STL: Upewnij się, że oprogramowanie obsługuje eksporty STL, ponieważ ten format jest standardem w druku 3D.
Zestaw Funkcji: Szukaj oprogramowania, które oferuje kompleksowe możliwości modelowania, w tym projektowanie parametryczne i edycję siatki.
Samouczki i Zasoby: Dostęp do samouczków może przyspieszyć krzywą uczenia się, dostarczając wglądów w efektywne techniki modelowania i najlepsze praktyki.
Rozpoczęcie Projektowania z Myślą o Drukowalności
Zapewnienie, że model jest gotowy do druku 3D, obejmuje więcej niż tylko stworzenie atrakcyjnego projektu; wymaga uwzględnienia specyficznych wymagań procesu drukowania. Kluczowym aspektem jest zapewnienie, że geometria modelu jest kompletna i wolna od błędów, które mogłyby zakłócić drukowanie. Ta podstawowa integralność zapobiega problemom podczas cięcia, zapewniając, że każda warstwa wydruku jest prawidłowo wyrównana i wspiera ogólną strukturę.
Kluczowym czynnikiem w projektowaniu modeli 3D jest uwzględnienie integralności strukturalnej, która wpływa zarówno na możliwość drukowania, jak i na sukces wydruku. Projektanci muszą przewidzieć, jak model będzie konstruowany warstwa po warstwie, zapewniając stabilność i funkcjonalność przez cały proces.
Optymalizuj Swój Model do Druku
Dopasowanie modelu 3D do druku jest kluczową fazą, która polega na modyfikacji projektu, aby spełniał techniczne wymagania dla udanego drukowania. Ten etap wymaga użycia zaawansowanego oprogramowania do dostosowania różnych aspektów, które mogą wpłynąć na jakość i efektywność wydruku. Zwracając szczególną uwagę na te dostosowania, można zwiększyć dokładność i wierność końcowego produktu.
Oprogramowanie do cięcia przekształca cyfrowy model w język zrozumiały dla drukarki 3D, dzieląc model na poziome warstwy. Proces ten polega na starannym ustawieniu parametrów, które wpływają na wynik wydruku, takich jak grubość warstwy, która wpływa zarówno na szczegóły, jak i czas trwania wydruku.
Cieńsza grubość skutkuje bardziej szczegółowym produktem, ale wydłuża czas druku, podczas gdy grubsze ustawienie zmniejsza szczegóły dla szybszych wydruków. Procent wypełnienia to kolejny kluczowy czynnik, wpływający na wagę i wytrzymałość modelu; wyższe wypełnienie skutkuje gęstszym, bardziej solidnym obiektem, choć z dłuższym czasem druku.
Zapewnienie Odpowiedniej Skali i Dopasowania
Dokładne skalowanie jest kluczowe, aby model mieścił się w ograniczeniach drukarki i osiągał zamierzone wymiary. Ważne jest, aby zweryfikować, że wszystkie części modelu są prawidłowo proporcjonalne, szczególnie jeśli muszą integrować się z innymi komponentami. Nieprawidłowa skala może prowadzić do nieefektywności i marnotrawstwa materiału, co wymaga dodatkowych dostosowań.
Eksport i Testowanie Twojego Modelu
Gdy model jest gotowy, eksportowanie go w formacie zrozumiałym dla drukarek 3D jest niezbędne. Popularne formaty, takie jak STL i OBJ, są szeroko stosowane ze względu na ich kompatybilność z większością oprogramowania do drukowania 3D. Zapewnienie, że eksport zachowuje integralność modelu — zachowując kluczowe szczegóły, takie jak skala i rozdzielczość — zapobiega rozbieżnościom podczas procesu druku. Dokładnie sprawdź ustawienia eksportu, aby potwierdzić, że te specyfikacje są nienaruszone, co ułatwia płynne przejście z cyfrowego do fizycznego.
Przewodnik Krok po Kroku do Tworzenia Modeli do Druku 3D z Meshy
Podczas gdy tradycyjne narzędzia CAD oferują głęboki poziom kontroli nad procesem projektowania, ich złożoność i czas potrzebny na ich opanowanie mogą być barierą dla wielu aspirujących modelarzy 3D.
Tutaj Meshy AI zmienia zasady gry. Dzięki wykorzystaniu AI do uproszczenia procesu modelowania 3D, Meshy AI zmniejsza krzywą uczenia się i nakład czasu tradycyjnie związany z narzędziami CAD, ułatwiając każdemu tworzenie modeli do druku 3D. Z Meshy AI możesz przekształcić swoje szkice 2D w modele 3D za pomocą zaledwie kilku kliknięć, otwierając świat kreatywnych możliwości.
Tutaj przedstawiamy szczegółowy przewodnik krok po kroku, aby wypróbować funkcję Meshy Image to 3D, pozwalając w pełni doświadczyć zabawy z tworzeniem własnych modeli do druku 3D bez większych trudności.
Krok 1: Przygotowanie Szkicu 2D
Zanim ożywisz swój rysunek, potrzebujesz dobrze przygotowanego szkicu 2D. Dobry szkic do modelowania 3D powinien mieć wyraźne, odrębne linie i kształty, które mogą być łatwo zinterpretowane przez AI. Oto kilka wskazówek dotyczących tworzenia szkicu 2D do modelowania 3D:
- Obraz powinien przedstawiać jeden obiekt zamiast kilku różnych obiektów na tym samym obrazku, inaczej AI może mieć trudności z generowaniem.
- Upewnij się, że linie są czyste i że w tle jest minimalny bałagan. Szkic powinien idealnie pokazywać istotne cechy obiektu.
- Zapisz swój szkic w formacie kompatybilnym z Meshy AI, takim jak JPEG lub PNG.
Gdy szkic jest gotowy, możesz przygotować obraz do transformacji 3D za pomocą Meshy AI. Może to obejmować zmianę rozmiaru obrazu, aby spełniał wymagania, takie jak dostosowanie jasności i kontrastu w celu poprawy czytelności linii.

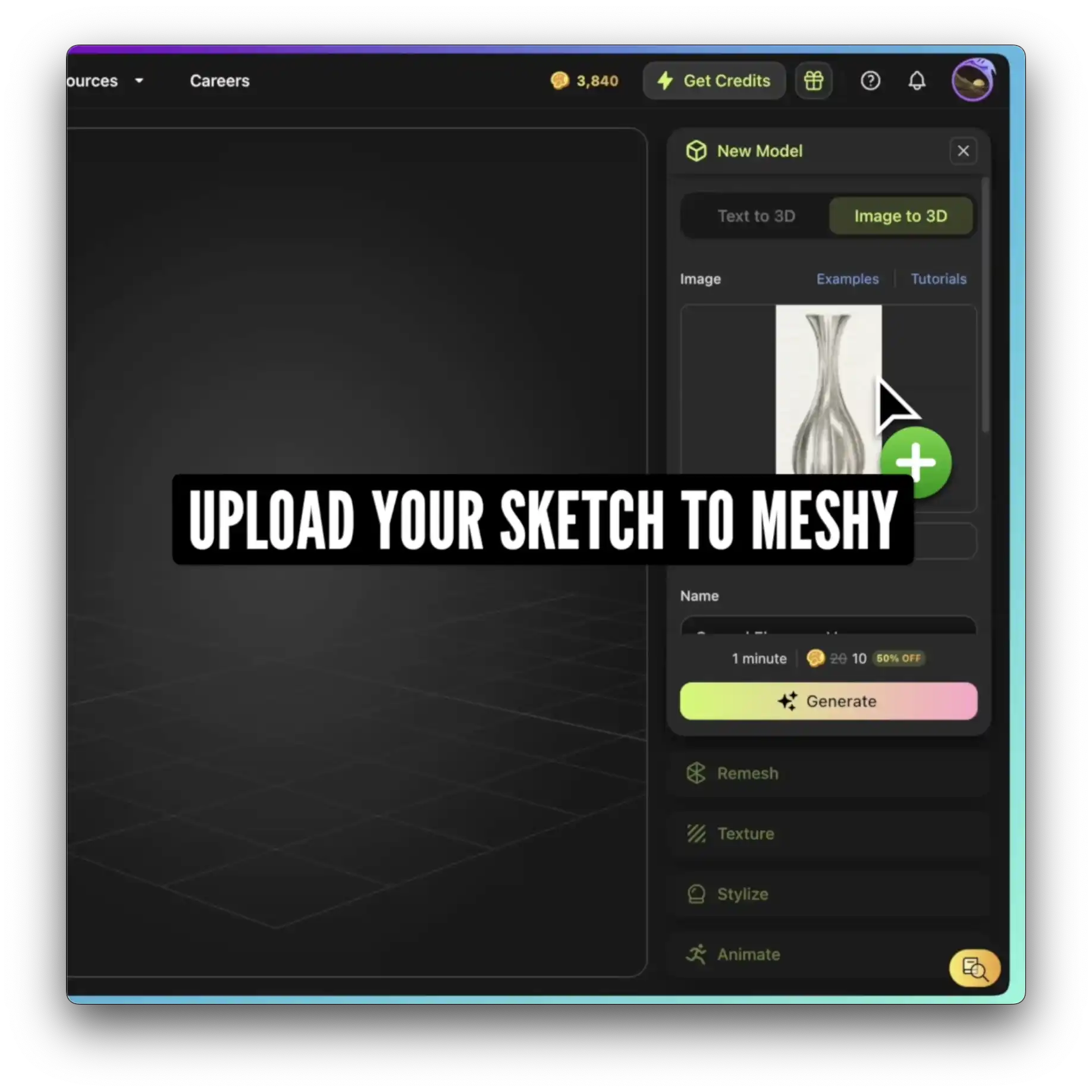

Krok 2: Przesyłanie Szkicu do Meshy Image to 3D
Aby rozpocząć magię, musisz przesłać swój szkic do Meshy Image to 3D. Oto jak:
- Przejdź do platformy Meshy i zaloguj się lub utwórz konto, jeśli jeszcze go nie masz.
- Znajdź funkcję Image-to-3D i prześlij przygotowany szkic 2D.
- Postępuj zgodnie z instrukcjami na ekranie, aby ustawić i skalować obraz w razie potrzeby.
Upewnij się, że twój szkic jest ustawiony do pomyślnej konwersji 3D, sprawdzając orientację i upewniając się, że wszystkie niezbędne szczegóły są widoczne i dobrze zdefiniowane.

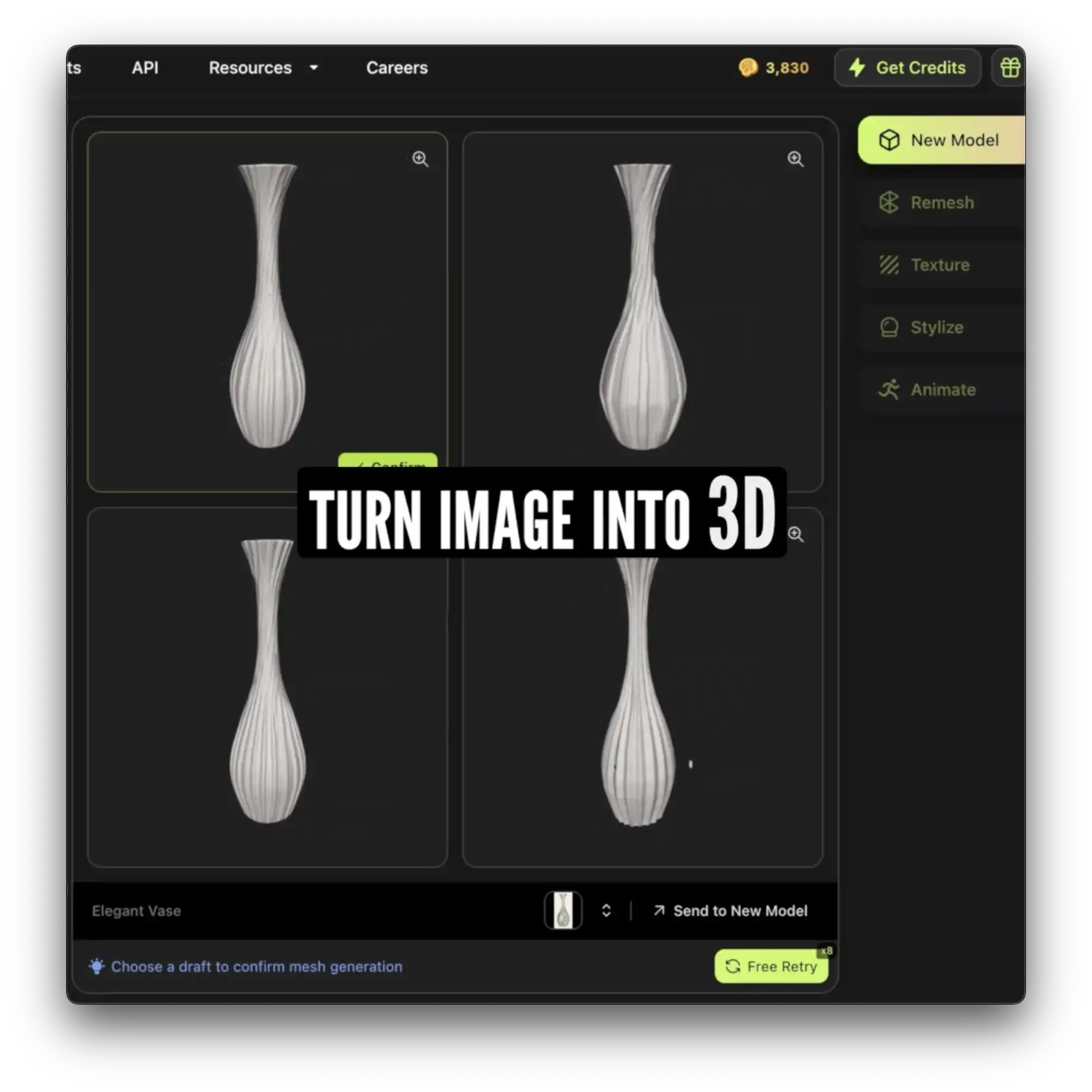

Krok 3: Przekształcanie Obrazu na 3D
Po przesłaniu obrazu nadszedł czas, aby kliknąć przycisk 'Generate'. To tutaj algorytmy AI Meshy AI przejmują, analizując twój szkic 2D i przekształcając go w model 3D. Możesz spodziewać się serii obliczeń i dostosowań, gdy AI interpretuje twój szkic.

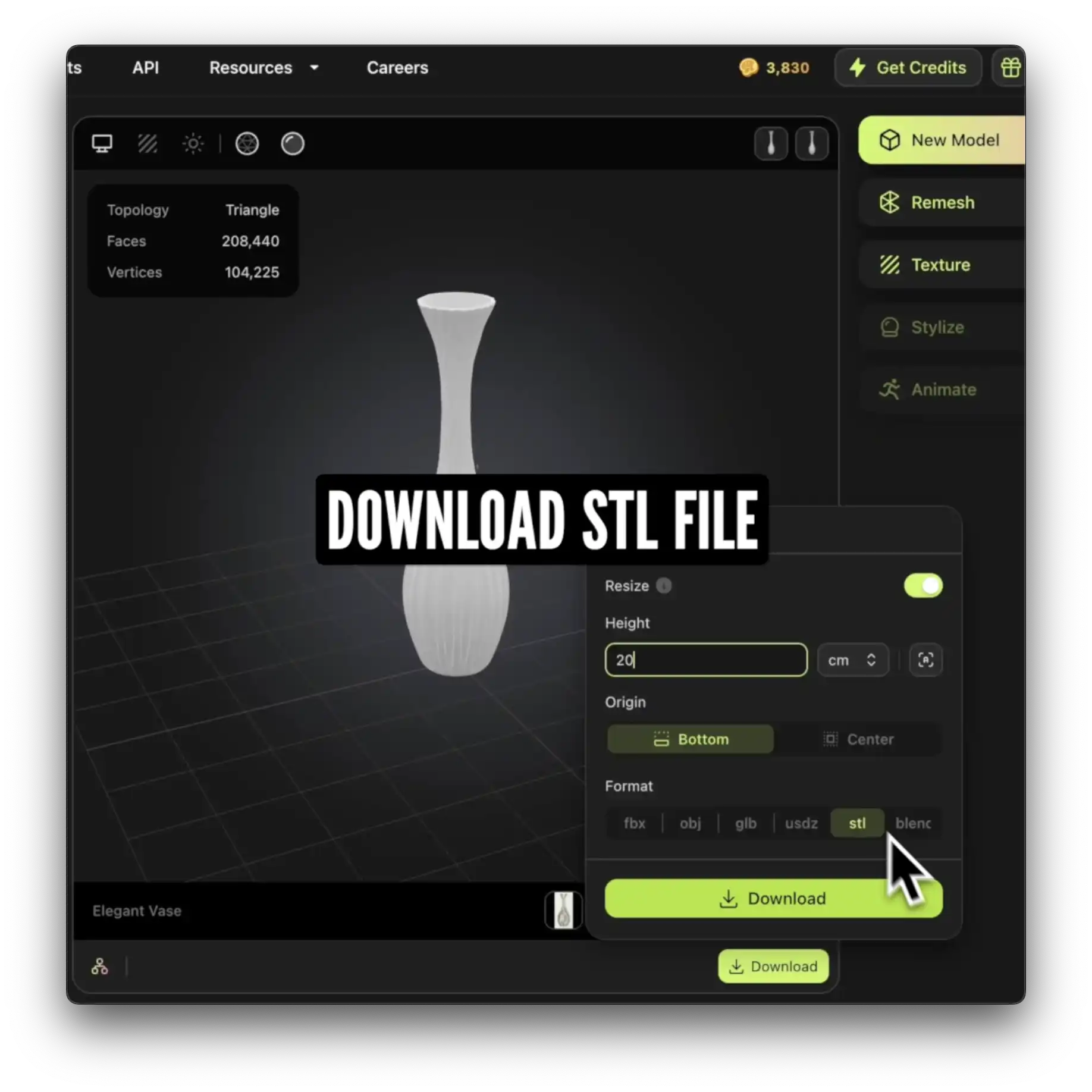

Krok 4: Przeglądanie i Pobieranie Modelu 3D
Po zakończeniu transformacji zostanie przedstawiony twój nowy model 3D. Poświęć chwilę na jego przegląd, szukając obszarów, które mogą wymagać poprawek. Meshy AI może oferować narzędzia do drobnych poprawek modelu bezpośrednio na platformie.
Gdy jesteś zadowolony ze swojego modelu 3D, możesz go pobrać jako plik STL, który jest standardowym formatem plików dla drukowania 3D.

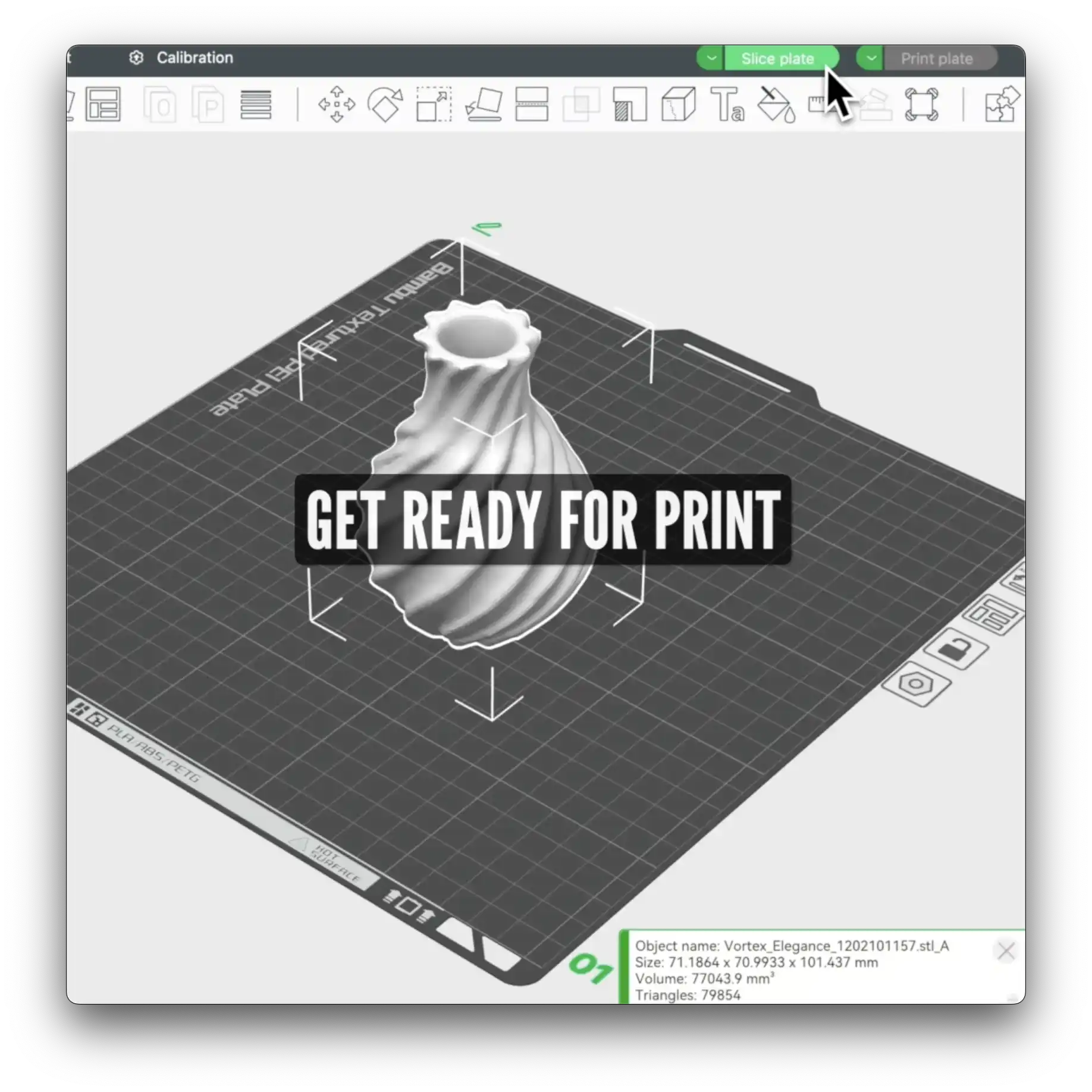

Krok 5: Przygotowanie do Druku 3D
Z plikiem STL w ręku, czas przygotować się do drukowania 3D. Korzystając z narzędzia do cięcia zaprojektowanego do drukowania 3D, dokonasz ostatecznych edycji i przygotowań, aby upewnić się, że twój model drukuje się poprawnie. Ten krok obejmuje:
- Importowanie pliku STL do oprogramowania do cięcia.
- Dostosowanie ustawień druku, takich jak wysokość warstwy, wypełnienie i struktury wsparcia.
- Podgląd druku, aby sprawdzić, czy nie ma błędów lub potrzebnych ulepszeń.
Oto kilka wskazówek dotyczących procesu cięcia:
- Zwróć uwagę na orientację modelu, aby zminimalizować ilość materiału wsparcia.
- Upewnij się, że ustawienia druku odpowiadają możliwościom twojej drukarki 3D.
- Przeprowadź testowy wydruk prostszego modelu, jeśli nie jesteś pewien ustawień.
Krok 6: Drukowanie Modelu 3D
Gdy twój model jest gotowy, czas na ustawienie drukarki 3D. To obejmuje:
- Załadowanie pociętego pliku do drukarki 3D.
- Upewnienie się, że stół drukarki jest czysty i wypoziomowany.
- Rozpoczęcie drukowania i monitorowanie początkowych warstw pod kątem problemów.
Podczas drukowania modelu zwracaj uwagę na:
- Odkształcenia lub nierówne warstwy, co może wskazywać na potrzebę użycia brzegu lub tratwy.
- Zacięcia lub splątania filamentu, które mogą być spowodowane zatkanym dyszą lub splątanym filamentem.
- Nadmierne lub niedostateczne wytłaczanie, które może wpływać na wytrzymałość i wygląd wydruku.
I gotowe! Możesz mieć swój wydrukowany model w prostych krokach, nie martwiąc się o to, jak zbudować model od podstaw. Dzięki pomocy Meshy AI, drukowanie 3D staje się łatwym procesem, w którym każdy może użyć swojej wyobraźni do tworzenia rzeczywistych modeli.
Przyjmowanie Przyszłości Kreatywności z Meshy AI
Meshy AI sprawiło, że proces tworzenia modeli do drukarek 3D z dwuwymiarowych szkiców jest nie tylko możliwy, ale także niezwykle przyjazny dla użytkownika. Ta technologia otwiera świat możliwości dla kreatywności i innowacji w dziedzinie druku 3D. W miarę jak AI nadal się rozwija, jej potencjał do rewolucjonizowania druku 3D i projektowania jest nieograniczony.
Nie przegap okazji, aby odkryć swoją kreatywność z Meshy AI. Kliknij poniższy link, aby rozpocząć przygodę z Meshy AI i przekształcić swoje rysunki w oszałamiające wydruki 3D.
