Supports d'Arbre en Impression 3D : Guide du Débutant

Avez-vous du mal à retirer les structures de support traditionnelles dans l'impression 3D ? Les supports en arbre dans l'impression 3D offrent une alternative plus intelligente en réduisant le gaspillage de matériaux et en améliorant le post-traitement.

Les supports traditionnels peuvent être rigides et difficiles à retirer, endommageant parfois les impressions délicates. Les supports en arbre, inspirés par la structure ramifiée des arbres, fournissent de la stabilité tout en minimisant les points de contact, ce qui se traduit par des surfaces plus lisses et un retrait plus facile.

Si vous souhaitez optimiser vos impressions tout en réduisant les tracas, les supports en arbre pourraient être la solution parfaite. Explorons leurs avantages, quand les utiliser et comment les optimiser pour obtenir les meilleurs résultats.

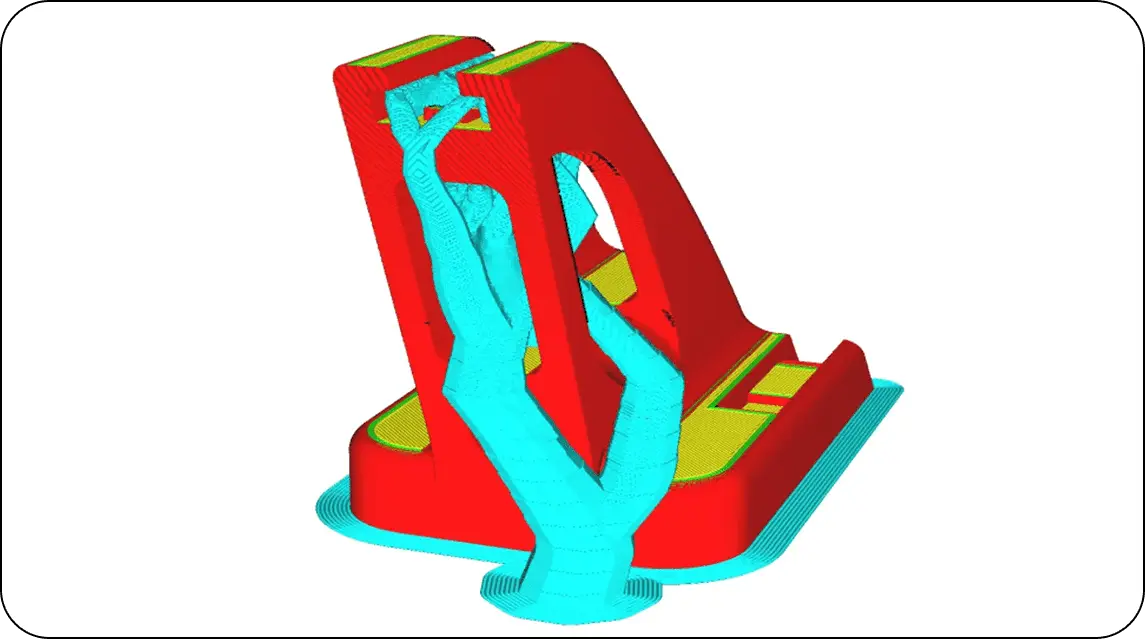

Que sont les supports en arbre dans l'impression 3D ?

Les supports en arbre dans l'impression 3D sont un type innovant de structure de support d'impression 3D conçu pour optimiser l'utilisation des matériaux et l'efficacité de l'impression. Contrairement aux supports traditionnels, qui forment une grille rigide sous les surplombs, les supports en arbre imitent la structure ramifiée naturelle d'un arbre. Ce design unique réduit le nombre de points de contact avec le modèle imprimé, ce qui aide à minimiser les dommages potentiels lors du retrait des supports.

Le design des supports en arbre conduit également à une réduction de la consommation de matériaux et des temps d'impression. En réduisant stratégiquement le nombre de points de support, les supports en arbre non seulement améliorent l'efficacité de l'impression, mais aident également à préserver l'intégrité du modèle. Cela en fait une option attrayante pour les artistes 3D et les amateurs cherchant à optimiser la qualité d'impression sans compromettre leurs conceptions.

Source de l'image : Ultimaker

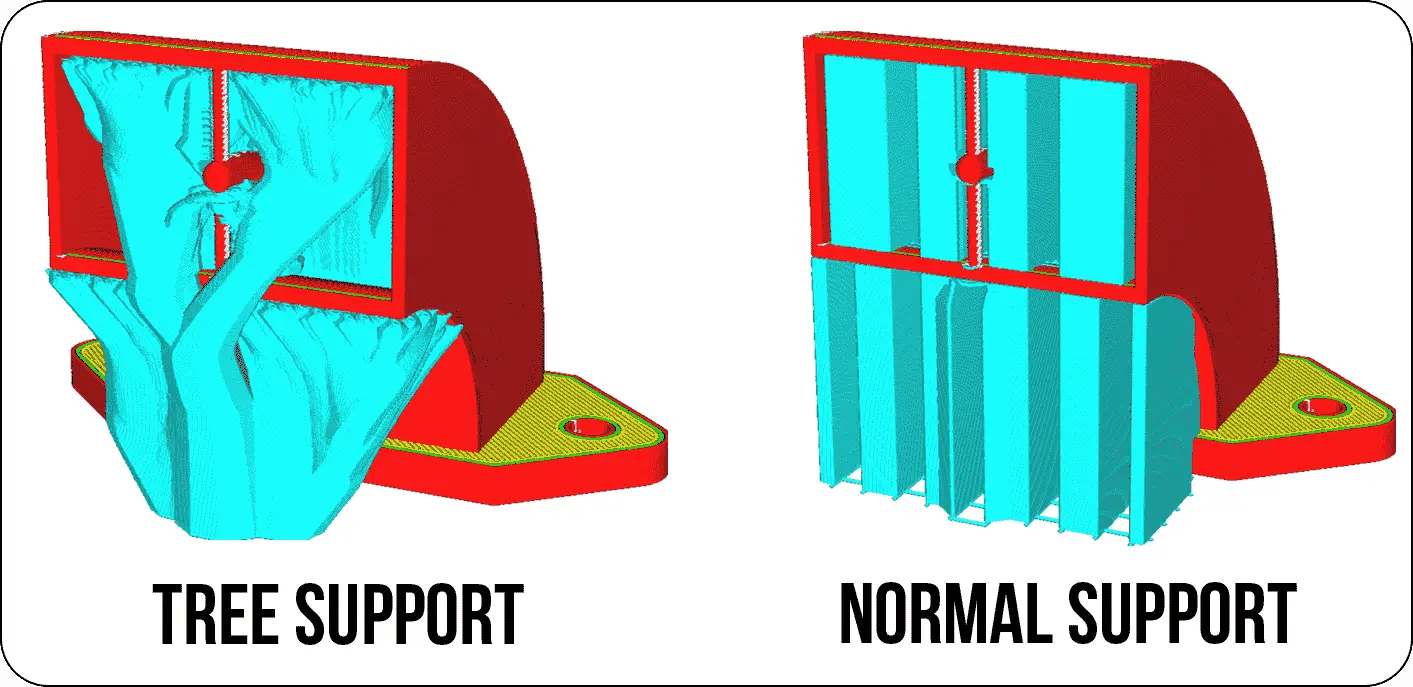

Comment les supports en arbre diffèrent des supports traditionnels

Les supports traditionnels utilisent une structure rigide en forme de grille directement sous les surplombs. Bien qu'efficaces, ils consomment plus de matériaux et peuvent être difficiles à retirer sans endommager l'impression. Les supports en arbre, en revanche, sont conçus avec une structure ramifiée qui minimise le contact avec le modèle, réduisant l'effort de post-traitement et améliorant la qualité de la surface.

Source de l'image : Cytron.io

Tableau de comparaison : Supports en arbre vs. Supports traditionnels

Avantages de l'utilisation des supports en arbre

Les supports en arbre offrent plusieurs avantages qui peuvent améliorer l'efficacité et la qualité de l'impression 3D :

• Efficacité des matériaux : Les supports en arbre peuvent réduire l'utilisation de filament jusqu'à 50% par rapport aux supports traditionnels. Leur structure ramifiée ne place le matériau que là où c'est nécessaire, réduisant ainsi le gaspillage et le coût.
• Retrait plus facile : Avec moins de points de contact sur l'impression, les supports en arbre se détachent plus facilement, réduisant le risque de dommages de surface et minimisant le temps de post-traitement.
• Finition de Surface Plus Lisse : Étant donné que les supports en arbre ont un contact minimal avec le modèle, ils laissent moins de marques ou de défauts, ce qui donne une impression plus propre et plus professionnelle.
• Impression Plus Rapide : Moins de matériau signifie des temps d'impression plus courts, vous permettant de terminer les projets plus efficacement sans compromettre la qualité du support.
• Mieux pour les Modèles Complexes : Idéaux pour les figurines, sculptures et surplombs complexes, les supports en arbre offrent un soutien fiable sans accumulation excessive de matériau, garantissant que les détails délicats restent intacts.

Quand Utiliser les Supports en Arbre

Les supports en arbre sont particulièrement utiles dans des scénarios d'impression 3D spécifiques :

• Surplombs Complexes et Formes Organiques : Si votre modèle a des surplombs complexes non supportés (par exemple, des figurines, des modèles de personnages ou des sculptures), les supports en arbre fournissent une stabilité tout en minimisant l'impact sur la surface.
• Impression avec des Matériaux Difficiles : Certains matériaux, comme le PETG, ont une forte adhérence des couches, rendant les supports traditionnels plus difficiles à retirer. Les supports en arbre aident à réduire le post-traitement excessif.
• Cavités Internes et Détails Délicats : Pour les modèles avec des structures internes complexes ou de petits éléments de conception, les supports en arbre minimisent le contact et réduisent le risque de casse.
• Minimiser le Travail de Post-Traitement : Si vous souhaitez une surface plus lisse avec moins d'étapes de ponçage ou de finition, les supports en arbre offrent un processus de retrait plus propre.

Optimiser les Paramètres des Supports en Arbre

Pour obtenir les meilleurs résultats, ajustez les paramètres suivants :

• Densité de Support : Ajustez la densité de support pour équilibrer la stabilité et l'économie de filament. Une densité plus faible économise du matériau mais peut réduire la résistance.
• Angle de Branche (40-60°) : Un angle plus bas augmente la stabilité mais consomme plus de filament. Des angles plus élevés économisent du matériau mais peuvent affecter l'intégrité de l'impression.
• Distance Z : Un petit écart (distance Z) entre le modèle et les supports facilite le retrait tout en assurant une bonne adhérence.
• Diamètre de Branche : Gardez les branches suffisamment épaisses pour fournir une stabilité sans utilisation excessive de matériau.
• Détail de Collision : Augmentez ce paramètre pour les modèles complexes afin de garantir que les supports se forment correctement autour des structures complexes.

Comment Retirer les Supports en Arbre en Impression 3D ?

Des techniques de retrait appropriées garantissent des dommages minimaux à votre impression. Suivez ces étapes :

• Étape 1 : Laissez l'Impression Refroidir : Laissez votre impression refroidir complètement avant de retirer les supports. Le filament chaud peut être plus mou et plus sujet aux dommages accidentels.
• Étape 2 : Commencez par la Base : Commencez par retirer les supports à la base de l'impression et travaillez vers le haut. Cela réduit le stress sur les détails délicats.
• Étape 3 : Utilisez les Bons Outils : Des coupe-fils, des pinces à bec effilé ou une lame de précision peuvent aider à retirer les supports proprement. Évitez de tirer les supports avec force, car cela peut endommager le modèle.
• Étape 4 : Trempez dans l'Eau Chaude (si applicable) : Si votre matériau le permet, tremper l'impression dans de l'eau chaude peut ramollir les supports, les rendant plus faciles à retirer.
• Étape 5 : Lissez la Surface : Utilisez du papier de verre à grain fin ou un outil d'ébavurage pour enlever les marques restantes, assurant un aspect final poli.

Résolution des Problèmes Courants des Supports en Arbre

Améliorer la Stabilité et l'Intégrité Structurelle

Si les supports en arbre se cassent en cours d'impression, la structure peut nécessiter un renforcement. Essayez ces ajustements :

• Augmenter le Diamètre de la Branche : Des branches plus épaisses offrent un meilleur support pour les modèles plus lourds.
• Modifier l'Angle de la Branche : Ajuster l'angle peut aider à répartir le poids plus uniformément, évitant l'effondrement.

Simplifier le Retrait des Supports

Vous avez du mal à retirer les supports en arbre en douceur ? Envisagez ces solutions :

• Ajuster la Distance Z : Augmenter l'écart entre le support et le modèle permet un détachement plus facile.
• Augmenter la Densité de l'Interface de Support : Cela aide à créer une ligne de séparation plus propre, réduisant l'effort de post-traitement.

Réduire le Gaspillage de Matériau et Prévenir la Fusion

Une utilisation excessive de filament ou la fusion des supports avec le modèle peut compromettre la qualité de l'impression. Pour optimiser l'utilisation du matériau et éviter une adhérence indésirable :

• Ajuster la Densité des Supports : Réduire la densité diminue le gaspillage sans compromettre la stabilité.
• Optimiser les Paramètres de Refroidissement : Un refroidissement adéquat empêche les supports de se lier trop fermement au modèle.
• Affiner la Distance Z : Un écart bien calibré garantit que les supports se détachent proprement sans endommager l'impression.

En résolvant systématiquement ces problèmes, vous pouvez rationaliser le processus d'impression 3D, réduire la consommation de matériaux et obtenir des impressions plus lisses et plus précises. À mesure que les logiciels de tranchage continuent d'évoluer, le raffinement des stratégies de support offrira une flexibilité encore plus grande pour imprimer des conceptions complexes.

Conclusion

Les supports en arbre sont un outil puissant pour améliorer l'efficacité et la qualité en impression 3D. Leur structure organique réduit le gaspillage de matériaux, améliore la finition de surface et simplifie le retrait—les rendant idéaux pour les modèles complexes. En optimisant les paramètres de support et en affinant vos techniques de retrait, vous pouvez obtenir des impressions de haute qualité avec un minimum d'effort. Prêt à améliorer votre expérience d'impression 3D ? Expérimentez avec les supports en arbre et débloquez de nouvelles possibilités pour des conceptions complexes et efficaces !

FAQ

Q1 : Quelle est la différence entre les supports normaux et les supports en arbre en impression 3D ? La principale différence entre les supports normaux (traditionnels) et les supports en arbre réside dans leur structure. Les supports traditionnels utilisent une structure rigide en grille directement sous les surplombs, consommant plus de matériau et rendant le retrait plus difficile. Les supports en arbre, en revanche, sont conçus comme des branches, ce qui réduit l'utilisation de matériau et minimise le contact avec le modèle, facilitant le retrait et résultant en une finition de surface plus lisse.

Q2 : Quels sont les inconvénients des supports en arbre ? Bien que les supports en arbre offrent de nombreux avantages, ils ne sont pas sans inconvénients. Ils peuvent prendre plus de temps à imprimer en raison du design complexe des branches, et la complexité de la structure peut nécessiter plus de réglages pour obtenir des résultats optimaux. De plus, les supports en arbre peuvent ne pas être idéaux pour des modèles très grands ou lourds car ils pourraient manquer de la stabilité nécessaire par rapport aux supports traditionnels.

Q3 : Les supports en arbre sont-ils meilleurs que les supports normaux ? Les supports en arbre sont généralement meilleurs pour les modèles complexes et délicats avec des surplombs ou des cavités internes, car ils minimisent l'utilisation de matériau et facilitent le retrait. Cependant, pour des modèles plus simples avec des surplombs directs, les supports traditionnels peuvent être plus efficaces et offrir une plus grande stabilité. Cela dépend finalement du type et de la complexité du modèle que vous imprimez.

Q4 : Quand devrais-je utiliser des supports en arbre au lieu de supports traditionnels ? Les supports en arbre sont idéaux pour les modèles complexes avec des géométries complexes, des détails délicats ou des surplombs importants. Ils fonctionnent mieux lorsque vous devez préserver la qualité de surface et réduire le gaspillage de matériau, surtout pour les modèles fabriqués avec des filaments comme le PLA ou le PETG. Si votre conception inclut des détails fins ou nécessite un post-traitement minimal, les supports en arbre sont un excellent choix.

Q5 : Quel logiciel d'impression 3D prend en charge les supports en arbre ? Les supports en arbre sont disponibles dans plusieurs logiciels d'impression 3D largement utilisés, y compris Ultimaker Cura et PrusaSlicer. Dans Cura, vous pouvez activer les supports en arbre dans l'onglet Paramètres de Support, tandis que dans PrusaSlicer, vous pouvez activer les Supports Organiques sous Matériau de Support. Les deux programmes vous permettent d'affiner les paramètres des supports en arbre pour optimiser l'utilisation du matériau, la résistance des supports et la facilité de retrait.
