IMPRESIÓN 3D

Comprendiendo el Slicing: La Clave para Impresiones 3D Exitosas

Descubre cómo dominar el slicing transforma los diseños digitales en impresiones 3D precisas. Aprende técnicas clave para optimizar la calidad de impresión, la eficiencia y la durabilidad.

Camellia
Publicado: 23 de enero de 2025

El corte en la impresión 3D es una técnica en la que cierto software divide el modelo 3D en capas de secciones transversales y genera un archivo G-code que contiene información como la ruta de impresión, la velocidad de impresión, la cantidad de extrusión de material, etc. En resumen, el corte es como preparar una receta para tu impresora 3D: le dice a la máquina exactamente cómo "cocinar" tu modelo.

Para asegurar que la impresora siga un camino preciso, el software de corte convierte objetos complejos en un lenguaje que las impresoras 3D pueden entender, que es el proceso de corte que divide un modelo en finas capas horizontales donde cada capa se construye sobre la anterior y se prepara para el proceso de fabricación.

El corte es el paso crucial que impacta la impresión final, como el tiempo de impresión y el uso de material, y la integridad estructural del objeto depende de las decisiones tomadas durante el corte. Por lo tanto, dominar este proceso es crucial para lograr consistentemente impresiones de alta calidad. Esta guía te lleva a través del proceso de corte y más tutoriales relacionados con la impresión 3D que deseas dominar.

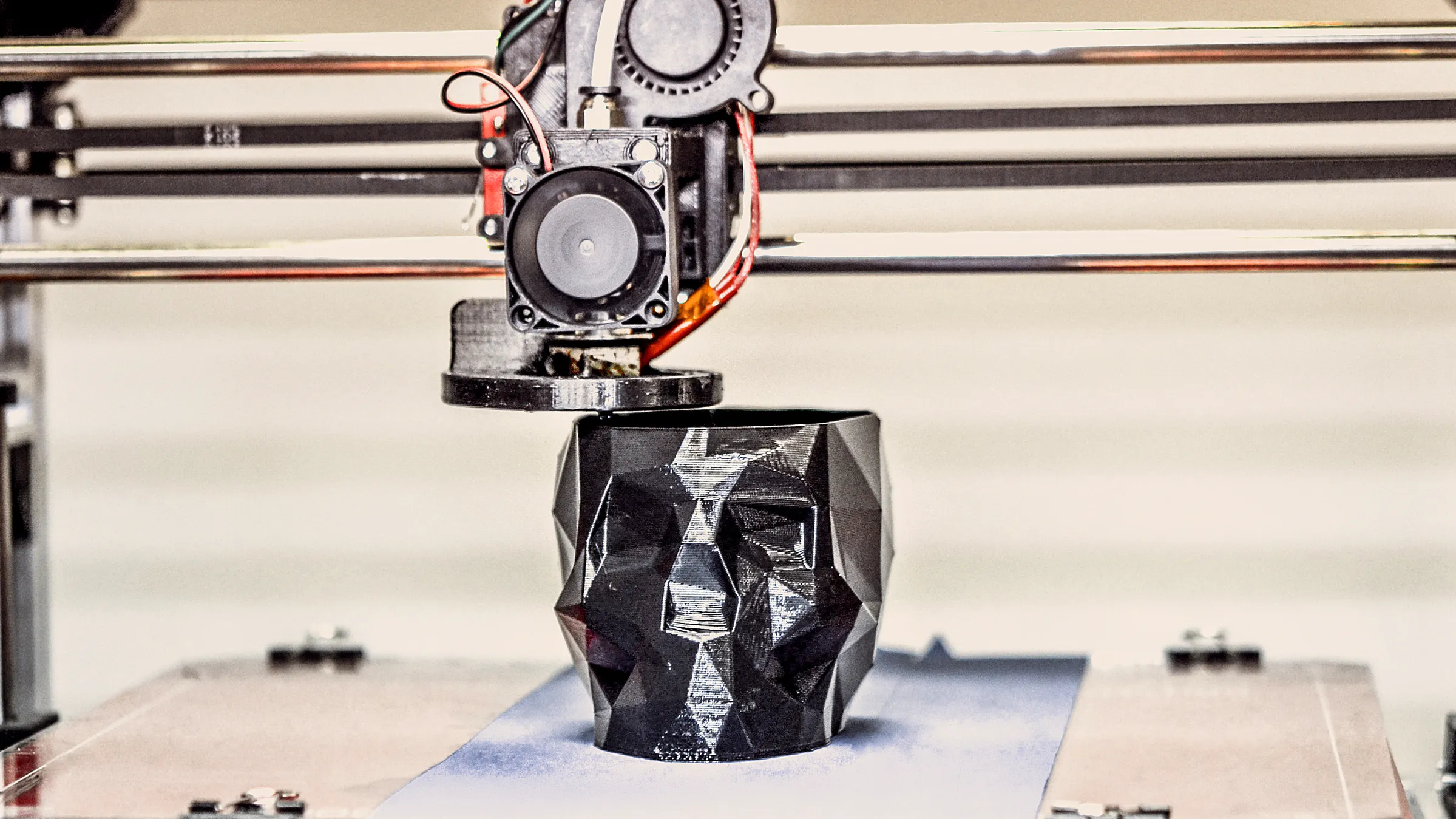

Por Qué el Corte es Importante

El corte es integral para el proceso de impresión 3D, determinando la precisión y robustez del objeto final. Este proceso no solo asegura que cada capa se imprima con precisión, sino que también optimiza el uso de material y tiempo, convirtiéndolo en un componente esencial del flujo de trabajo de impresión 3D.

por-qué-el-corte-es-importante

Aquí se enumera para ti la importancia del corte en la impresión 3D:

  • Personaliza Configuraciones de Impresión para Calidad y Eficiencia

El corte te permite ajustar configuraciones críticas como la altura de capa, el porcentaje de relleno y las estructuras de soporte. Estos parámetros influyen directamente en el detalle de la impresión, la resistencia, el uso de material y el tiempo de impresión.

  • Convierte Modelos 3D en un Archivo G-code

El software de corte descompone el modelo 3D digital en capas horizontales delgadas y calcula la ruta exacta que debe seguir la boquilla de la impresora. Además, proporciona a las impresoras 3D parámetros como rutas de extrusión, velocidades y temperaturas.

  • Añade Soporte Estructural Donde Sea Necesario

Para diseños complejos con voladizos o puentes, el software de corte genera automáticamente estructuras de soporte temporales para evitar que se hundan o colapsen durante la impresión. Puedes eliminarlas después de que la impresión esté completa.

  • Optimiza para Compatibilidad de Material y de Impresora

El software de corte adapta configuraciones para asegurar el mejor rendimiento para el material y la impresora elegidos. Debido a que diferentes materiales (por ejemplo, PLA, ABS, PETG) y impresoras requieren configuraciones específicas, como velocidad de impresión, temperatura y enfriamiento. El software de corte adapta estas configuraciones para asegurar el mejor rendimiento para el material y la impresora elegidos.

  • Previene Fallos de Impresión

El software de corte te ayuda a previsualizar la impresión capa por capa, ayudando a identificar problemas potenciales como huecos, áreas sin soporte o voladizos excesivos. Solucionar estos problemas antes de imprimir ahorra tiempo y material.

  • Maximiza la Eficiencia

El software de corte puede calcular las mejores rutas para minimizar el material desperdiciado y los movimientos innecesarios de la impresora. Asegurando un proceso de impresión más rápido y eficiente.

Cómo Funciona el Software de Corte en la Impresión 3D

Generalmente, el software de corte funciona en cuatro partes, que son conversión, configuración, personalización y resolución de problemas; cada una de ellas es crucial para todo el proceso de impresión.

Importación del Modelo 3D

Generalmente, importar el Modelo 3D (usualmente en formatos como STL, OBJ, o 3MF) en el software de corte, y el software verifica el modelo en busca de problemas, como bordes no múltiples, agujeros o paredes delgadas, que podrían causar problemas durante la impresión, pero algunos programas incluyen herramientas de reparación para solucionar estos problemas automáticamente. Al hacerlo, no necesitas configurarlo tú mismo.

Generación de rutas de herramientas

Según el modelo 3D importado y la altura especificada por el usuario, el software de corte se divide horizontalmente en capas delgadas, y cada capa representa una sección transversal del objeto, lo que significa que la impresora construirá capa por capa. Para cada capa, el software calcula la trayectoria que seguirá la boquilla de la impresora para depositar material.

  • Perímetros: Contornos de la capa.
  • Relleno: Patrones dentro del objeto para resistencia y eficiencia de material.
  • Soportes: Estructuras temporales para voladizos o puentes.

Configuración de los Ajustes de Impresión

Más allá de la conversión, el software de corte ofrece una amplia gama de configuraciones que pueden impactar dramáticamente el resultado de la impresión. Los usuarios pueden ajustar parámetros como el grosor de cada capa impresa, la densidad de la estructura interna y la velocidad a la que opera la impresora. Con su flexibilidad, permite a los usuarios ajustar el proceso de impresión para satisfacer las demandas específicas del proyecto, logrando el equilibrio perfecto entre velocidad y detalle.

Los usuarios pueden ajustar parámetros clave, tales como:

  • Altura de Capa: Afecta el detalle y la velocidad.
  • Velocidad de Impresión: Impacta la calidad y eficiencia.
  • Densidad de Relleno: Determina cuán sólido o hueco será el objeto impreso.
  • Temperatura: Se ajusta al punto de fusión del material.
  • Estructuras de Soporte: Soportes opcionales para geometrías complejas.

Simulación de Impresión

El software tiene funciones de vista previa, que permiten a los usuarios simular el proceso de impresión y solucionar posibles problemas antes de la producción. Esto significa que no solo puede ayudar en la solución de problemas, sino también refinar modelos para lograr resultados óptimos, haciendo del software de corte.

Exportación de G-code

En esta etapa, el software de corte compila todos los datos en un G-code, que contiene instrucciones precisas para la impresora, como el movimiento de la boquilla (coordenadas X, Y, Z), cantidades de extrusión, configuraciones de temperatura para la boquilla y la cama de impresión. Al final del trabajo previo, envía el G-code a la impresora a través de una tarjeta SD, USB o conexión de red, y la impresora luego sigue las instrucciones para crear el objeto capa por capa.

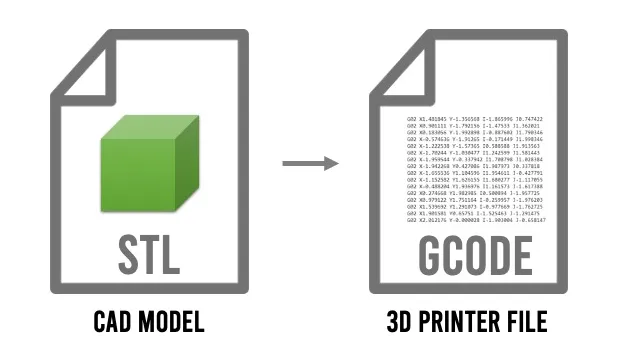

G-Code: La Espina Dorsal del Proceso de Corte

exportando-g-code

Después de las explicaciones sobre cómo funciona el software de corte en la impresión 3D, echemos un vistazo al G-Code. En resumen, es el conjunto de instrucciones que le dice a una impresora 3D cómo dar vida a un modelo digital, y sirve como un plano, guiando cada movimiento y acción de la impresora para asegurar que el objeto final coincida con el diseño. Puedes personalizar las instrucciones para adaptarlas al material y modelo específicos, optimizando la impresión para resistencia, detalle o velocidad. Esta adaptabilidad lo hace adecuado para todo, desde diseños simples hasta estructuras complejas.

El G-code controla aspectos clave del proceso de impresión, tales como:

  • Ruta de Impresión: Define la ruta exacta que sigue la boquilla de la impresora para construir el objeto capa por capa.
  • Velocidad: Ajusta el ritmo de impresión, equilibrando eficiencia con precisión.
  • Temperatura: Regula las temperaturas de la boquilla y la cama para asegurar que el material fluya suavemente y se adhiera correctamente.

Al comprender y ajustar el G-code, puedes desbloquear nuevas posibilidades en la impresión 3D, logrando producciones de alta calidad que reflejan tu visión y creatividad.

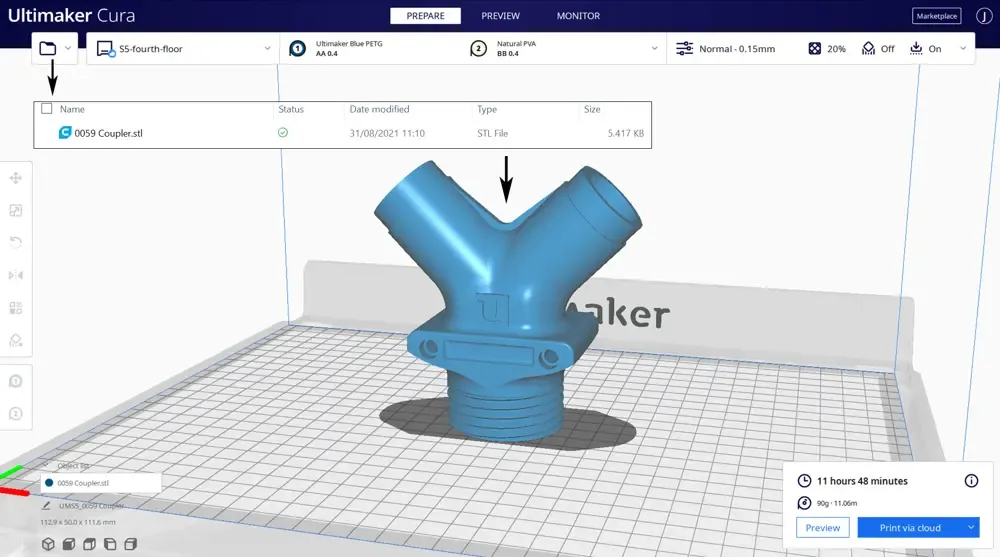

Mejores Opciones de Software de Corte para Principiantes

software-de-corte-para-principiantes

Si estás comenzando un viaje en la impresión 3D y deseas utilizar un software de corte adecuado, elegir el software a continuación podría ser útil para tu proceso de corte. El mejor software para principiantes proporcionaría una experiencia de usuario intuitiva, permitiendo a los principiantes comprender los conceptos básicos del corte sin elementos innecesarios. Además, también incluye facilidad de navegación, características robustas e integración fluida con varios modelos de impresoras 3D. Aquí hay soluciones de software de vanguardia que atienden a los recién llegados con sus interfaces accesibles y características integrales.

  • PrusaSlicer: Diseñado para la impresión 3D, Prusa Research creó el robusto y adaptable programa de corte PrusaSlicer. Convierte modelos 3D en instrucciones G-code que las impresoras 3D pueden ejecutar, preparándolos así para la impresión. Aunque es mejor para la serie de impresoras de Prusa, como la Prusa i3 MK3 y Mini, también se adapta a una amplia gama de otras impresoras FDM y SLA.
  • Cura: Diseñado por Ultimaker, Cura es una herramienta de corte de código abierto ampliamente utilizada en la impresión 3D. Su propósito principal es traducir modelos 3D, generalmente en formatos STL, OBJ o 3MF, en instrucciones G-code que la impresora pueda identificar, guiando así a la impresora 3D para completar la impresión.
  • Tinkerine Suite: Ofrece una interfaz simplificada que desmitifica el proceso de corte, haciéndolo accesible para aquellos que no están familiarizados con la impresión 3D. Su diseño centrado en el usuario incluye configuraciones de impresión predefinidas y perfiles de materiales, simplificando el proceso de configuración para principiantes.
  • Simplify3D: Otra opción notable, conocida por sus amplias capacidades de personalización combinadas con una interfaz intuitiva. Guía a los usuarios a través del proceso de corte con instrucciones claras y ayudas visuales, permitiéndoles aprender a su propio ritmo. La compatibilidad de Simplify3D con una amplia gama de impresoras 3D asegura una configuración sin complicaciones, mientras que su rica biblioteca de recursos apoya a los usuarios en el perfeccionamiento de sus habilidades y en la obtención de impresiones precisas y de alta calidad.

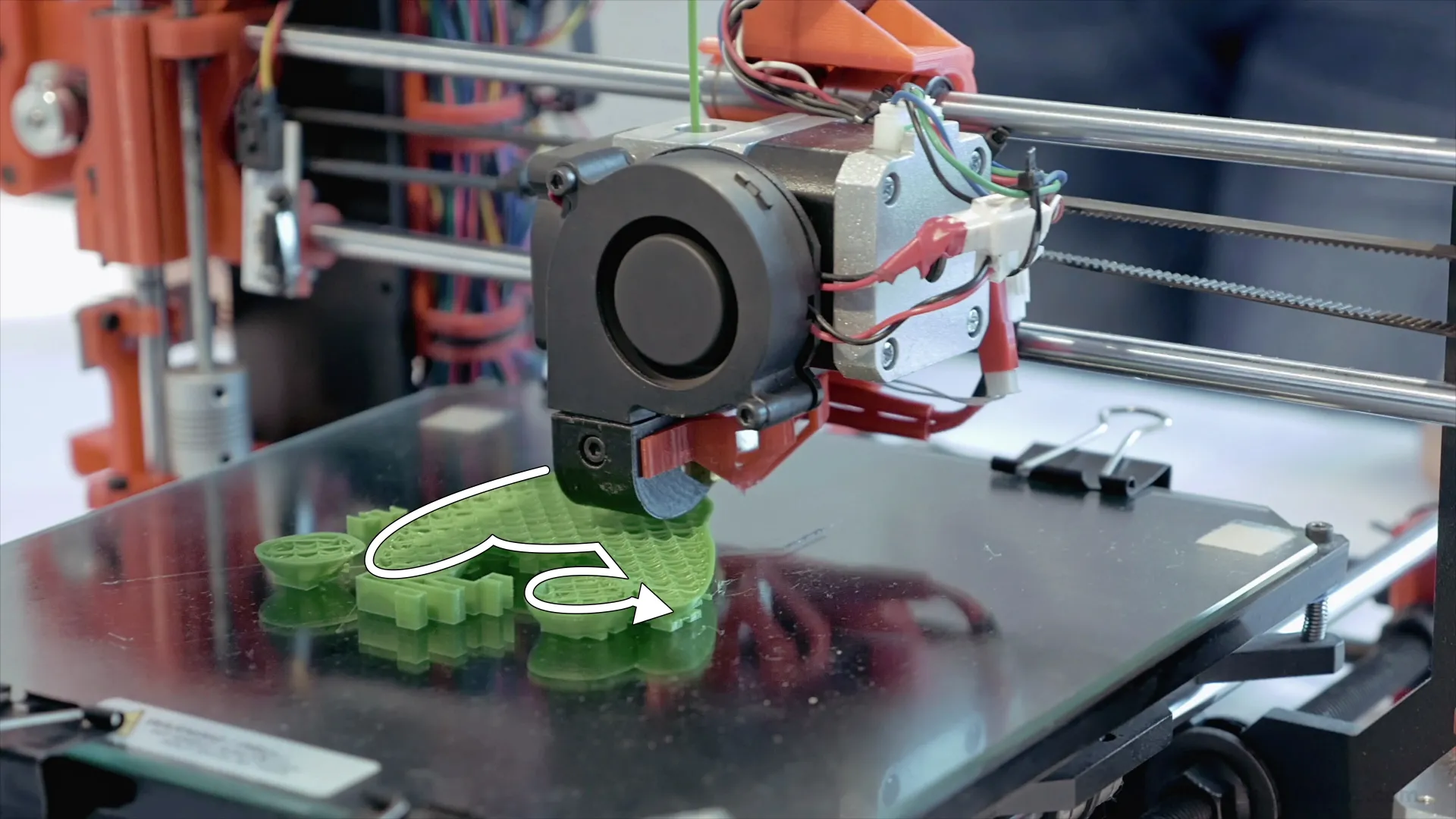

Cómo Afecta el Corte a la Calidad de la Impresión 3D

cómo-afecta-el-corte-a-la-calidad-de-la-impresión-3d

La Ejecución Precisa del Corte

En primer lugar, la calidad de las impresiones 3D depende de la ejecución precisa del corte, que da forma a la apariencia final y las características del modelo. Por ejemplo, cuando el corte maneja la parte de transición del modelo, puede llevar a superficies sin costuras o líneas visibles, avanzando un paso más e impactando las cualidades estéticas y táctiles. En resumen, un corte efectivo combina una mezcla armoniosa del atractivo visual del objeto y su precisión operativa, asegurando que los componentes impresos se ajusten perfectamente a sus roles previstos.

Elegir el Grosor de la Capa para Imprimir: Más Gruesa o Más Fina

En segundo lugar, ajustar una capa más gruesa o más fina puede influir directamente en la claridad de los detalles impresos, lo que significa que elegir capas más finas captura características sutiles y crea una superficie pulida (ideal para partes donde el detalle es primordial). Esto también significa que necesitas dedicar más tiempo a duraciones de impresión más largas y un mayor uso de material. Por el contrario, optar por capas más gruesas acelera el proceso de impresión y conserva material, pero puede comprometer los detalles intrincados y la suavidad.

Orientación y Estructura Durante la Impresión

Finalmente, la orientación del modelo y las estructuras de soporte durante la impresión son críticas para lograr una calidad de impresión óptima. Para lograr esto, necesitas posicionar el modelo de manera efectiva en la cama de impresión, lo que puede minimizar la necesidad de soporte. Además, cuando los soportes son necesarios, tu diseño y colocación deben facilitar su fácil remoción para evitar imperfecciones en la superficie. Esta planificación estratégica en el corte mejora la resistencia mecánica y la integridad estética del modelo, asegurando que la impresión final cumpla con las expectativas tanto visuales como funcionales.

Preguntas Frecuentes

P1: ¿Qué es el proceso de corte?

  • El proceso de transformar un modelo 3D en un conjunto de instrucciones para impresoras 3D se conoce como Corte. Simplemente, corta el modelo 3D en pequeñas capas y luego determina cómo debe imprimirse cada capa (la trayectoria de la herramienta) para lograr el menor tiempo, la mayor resistencia, etc.

P2: ¿Cómo debería verse tu primera capa en la impresión 3D?

  • El Z-offset ideal tendrá una primera capa con una superficie superior que se asemeja a la superficie superior de una impresión 3D completada: extrusiones bien planificadas que se superponen sin empujar las extrusiones anteriores ni amontonarse en los bordes. Su superficie inferior presenta un patrón limpio y homogéneo.

Q3: ¿Qué altura de capa debo usar para la impresión 3D?

  • El grosor de cada capa de material depositado se conoce como 'altura de capa'. La altura de capa es una variable que influye en la calidad final de una impresión 3D en impresoras de Modelado por Deposición Fundida, o FDM, como las que se utilizan en la construcción de TI. Las alturas de capa típicas varían de 0.1 a 0.5 milímetros.

Q4: ¿Cuál es el mejor tamaño de boquilla para una impresora 3D?

  • El tamaño más común para una boquilla de impresora 3D es de 0.4mm. Esto logra un compromiso justo entre parámetros, ya que el diámetro de una boquilla es vital en el proceso de impresión 3D.

Q5: ¿Cómo limpiar una boquilla de impresora 3D?

  • Una forma común de limpiar la boquilla es usar un solvente químico como acetona. La acetona es particularmente efectiva para el filamento ABS. El PLA, por su parte, puede disolverse con acetato de etilo. Para este procedimiento, simplemente sumerja la boquilla en acetona o solvente durante unas horas.

Conclusión

Al dominar la habilidad de cortar, puedes realizar el potencial completo de la impresión 3D, convirtiendo diseños digitales complicados en modelos tangibles de alta calidad. Comprender las sutilezas del software de corte y el papel crítico del G-code te permite ajustar cada impresión para adaptarse a los requisitos específicos de tu proyecto. Con habilidad y prueba inteligente, puedes personalizar tus configuraciones para obtener la combinación ideal de detalle, resistencia y eficiencia. A medida que mejoren tus habilidades de corte, estarás mejor preparado para abordar proyectos cada vez más complejos, empujando los límites de las capacidades de la impresión 3D. Acepta el desafío de aprender y experimentar, y observa cómo tus ideas cobran vida con precisión y arte.
