Verständnis des Slicings: Der Schlüssel zu erfolgreichen 3D-Drucken

Slicing im 3D-Druck ist eine Technik, bei der bestimmte Software das 3D-Modell in Schichten von Querschnitten aufteilt und eine G-Code-Datei generiert, die Informationen wie Druckpfad, Druckgeschwindigkeit, Materialextrusionsmenge usw. enthält. Kurz gesagt, Slicing ist wie das Vorbereiten eines Rezepts für Ihren 3D-Drucker – es sagt der Maschine genau, wie sie Ihr Modell „kochen“ soll.

Um sicherzustellen, dass der Drucker einem präzisen Pfad folgt, wandelt die Slicing-Software komplexe Objekte in eine Sprache um, die 3D-Drucker verstehen können. Dies ist der Slicing-Prozess, der ein Modell in dünne horizontale Schichten unterteilt, wobei jede Schicht auf der vorherigen aufbaut und für den Herstellungsprozess vorbereitet wird.

Slicing ist der entscheidende Schritt, der den endgültigen Druck beeinflusst, wie z.B. die Druckzeit und den Materialverbrauch, und die strukturelle Integrität des Objekts hängt von den während des Slicings getroffenen Entscheidungen ab. Daher ist es entscheidend, diesen Prozess zu beherrschen, um konstant hochwertige Drucke zu erzielen. Dieser Leitfaden führt Sie durch den Slicing-Prozess und weitere verwandte 3D-Druck Tutorials, die Sie meistern möchten.

Warum Slicing wichtig ist

Slicing ist ein integraler Bestandteil des 3D-Druckprozesses und bestimmt die Präzision und Robustheit des endgültigen Objekts. Dieser Prozess stellt nicht nur sicher, dass jede Schicht genau gedruckt wird, sondern optimiert auch den Material- und Zeiteinsatz, was es zu einem wesentlichen Bestandteil des 3D-Druck-Workflows macht.

Hier sind die Wichtigkeit des Slicings im 3D-Druck für Sie aufgelistet:

• Passt Druckeinstellungen für Qualität und Effizienz an

Slicing ermöglicht es Ihnen, kritische Einstellungen wie Schichthöhe, Füllprozentsatz und Stützstrukturen anzupassen. Diese Parameter beeinflussen direkt die Detailgenauigkeit, Stärke, Materialnutzung und Druckzeit des Drucks.

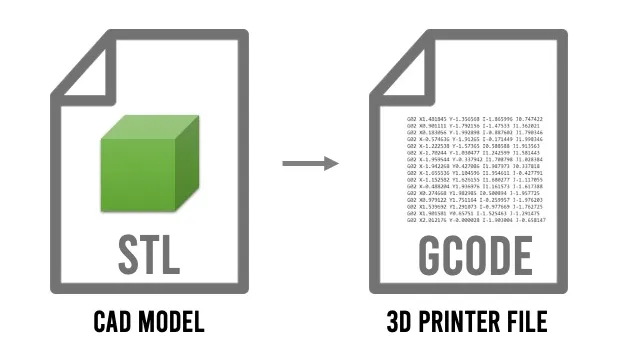

• Wandelt 3D-Modelle in eine G-Code-Datei um

Slicing-Software zerlegt das digitale 3D-Modell in dünne, horizontale Schichten und berechnet den genauen Pfad, dem die Düsenspitze des Druckers folgen soll. Darüber hinaus liefert es den 3D-Druckern Parameter wie Extrusionspfade, Geschwindigkeiten und Temperaturen.

• Fügt bei Bedarf strukturelle Unterstützung hinzu

Für komplexe Designs mit Überhängen oder Brücken generiert die Slicing-Software automatisch temporäre Stützstrukturen, um ein Durchhängen oder Zusammenfallen während des Druckens zu verhindern. Sie können es nach Abschluss des Drucks entfernen.

• Optimiert für Material- und Druckerkompatibilität

Die Slicing-Software passt die Einstellungen an, um die beste Leistung für das gewählte Material und den Drucker zu gewährleisten. Da verschiedene Materialien (z.B. PLA, ABS, PETG) und Drucker spezifische Einstellungen erfordern, wie Druckgeschwindigkeit, Temperatur und Kühlung, passt die Slicing-Software diese Einstellungen an, um die beste Leistung für das gewählte Material und den Drucker zu gewährleisten.

• Verhindert Druckfehler

Slicing-Software hilft Ihnen, den Druck Schicht für Schicht vorzuschauen, um potenzielle Probleme wie Lücken, nicht unterstützte Bereiche oder übermäßige Überhänge zu identifizieren. Diese Probleme vor dem Drucken zu beheben, spart Zeit und Material.

• Maximiert die Effizienz

Slicing-Software kann die besten Pfade berechnen, um Materialverschwendung und unnötige Druckerbewegungen zu minimieren. Dies sorgt für einen schnelleren und effizienteren Druckprozess.

Wie Slicing-Software im 3D-Druck funktioniert

Im Allgemeinen arbeitet die Slicing-Software in vier Teilen, die Konvertierung, Einstellung, Anpassung und Fehlerbehebung umfassen; jeder von ihnen ist entscheidend für den gesamten Druckprozess.

Importieren des 3D-Modells

Im Allgemeinen wird das 3D-Modell (normalerweise in Formaten wie STL, OBJ oder 3MF) in die Slicing-Software importiert, und die Software überprüft das Modell auf Probleme wie nicht-manifold Kanten, Löcher oder dünne Wände, die während des Druckens Probleme verursachen könnten, aber einige Software enthält Reparaturwerkzeuge, um diese Probleme automatisch zu beheben. Dadurch müssen Sie es nicht selbst einstellen.

Generieren von Werkzeugpfaden

Gemäß dem importierten 3D-Modell und der vom Benutzer angegebenen Höhe wird die Slicing-Software horizontal in dünne Schichten geschnitten, und jeder Schnitt repräsentiert einen Querschnitt des Objekts, was bedeutet, dass der Drucker Schicht für Schicht aufbaut. Für jede Schicht berechnet die Software den Pfad, dem die Düsenspitze des Druckers folgen wird, um Material aufzutragen.

• Umrisse: Konturen der Schicht.
• Infill: Muster im Inneren des Objekts für Festigkeit und Materialeffizienz.
• Stützen: Temporäre Strukturen für Überhänge oder Brücken.

Konfigurieren der Druckeinstellungen

Über die Umwandlung hinaus bietet die Slicing-Software eine umfassende Palette von Einstellungen, die das Druckergebnis erheblich beeinflussen können. Benutzer können Parameter wie die Dicke jeder gedruckten Schicht, die Dichte der internen Struktur und die Geschwindigkeit, mit der der Drucker arbeitet, anpassen. Mit ihrer Flexibilität ermöglicht sie es Benutzern, den Druckprozess fein abzustimmen, um spezifische Projektanforderungen zu erfüllen und das perfekte Gleichgewicht zwischen Geschwindigkeit und Detailgenauigkeit zu finden.

Benutzer können wichtige Parameter anpassen, wie zum Beispiel:

• Schichthöhe: Beeinflusst Detail und Geschwindigkeit.
• Druckgeschwindigkeit: Beeinflusst Qualität und Effizienz.
• Infill-Dichte: Bestimmt, wie fest oder hohl der Druck sein wird.
• Temperatur: Entspricht dem Schmelzpunkt des Materials.
• Stützstrukturen: Optionale Stützen für komplexe Geometrien.

Drucksimulation

Die Software verfügt über Vorschaufunktionen, die es Benutzern ermöglichen, den Druckprozess zu simulieren und potenzielle Probleme vor der Produktion zu beheben. Das bedeutet, dass sie nicht nur bei der Fehlersuche helfen kann, sondern auch Modelle verfeinern kann, um optimale Ergebnisse zu erzielen, was die Slicing-Software ausmacht.

Exportieren von G-Code

In dieser Phase kompiliert die Slicing-Software alle Daten in einen G-Code, der präzise Anweisungen für den Drucker enthält, wie z.B. Düsenbewegungen (X-, Y-, Z-Koordinaten), Extrusionsmengen, Temperatureinstellungen für die Düse und das Druckbett. Am Ende der Vorarbeit senden Sie den G-Code über eine SD-Karte, USB oder Netzwerkverbindung an den Drucker, und der Drucker folgt dann den Anweisungen, um das Objekt Schicht für Schicht zu erstellen.

G-Code: Das Rückgrat des Slicing-Prozesses

Nach den Erklärungen, wie die Slicing-Software im 3D-Druck funktioniert, werfen wir einen Blick auf den G-Code. Kurz gesagt, es ist der Satz von Anweisungen, der einem 3D-Drucker sagt, wie er ein digitales Modell zum Leben erwecken soll, und es dient als Blaupause, die jede Bewegung und Aktion des Druckers leitet, um sicherzustellen, dass das endgültige Objekt dem Design entspricht. Sie können Anweisungen anpassen, um sie an das spezifische Material und Modell anzupassen, und den Druck für Festigkeit, Detailgenauigkeit oder Geschwindigkeit optimieren. Diese Anpassungsfähigkeit macht es geeignet für alles, von einfachen Designs bis hin zu komplexen Strukturen.

G-Code steuert wesentliche Aspekte des Druckprozesses, wie:

• Druckpfad: Er definiert die genaue Route, der die Düsenspitze des Druckers folgt, um das Objekt Schicht für Schicht aufzubauen.
• Geschwindigkeit: Er passt das Drucktempo an und balanciert Effizienz mit Präzision.
• Temperatur: Er reguliert die Temperaturen von Düse und Bett, um sicherzustellen, dass das Material reibungslos fließt und ordnungsgemäß haftet.

Durch das Verständnis und die Feinabstimmung von G-Code können Sie neue Möglichkeiten im 3D-Druck erschließen und hochwertige Produktionen erzielen, die Ihre Vision und Kreativität widerspiegeln.

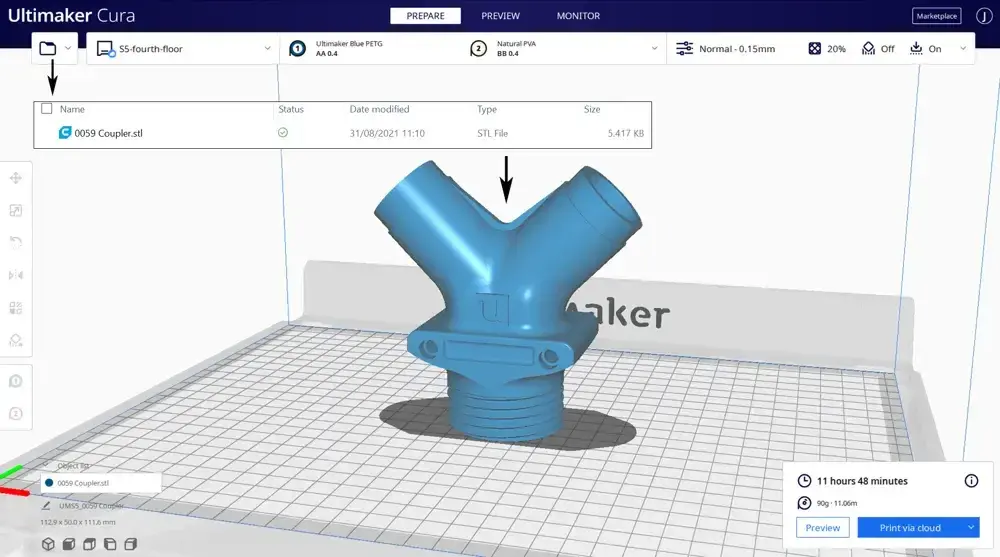

Beste Slicing-Software-Optionen für Anfänger

Wenn Sie eine 3D-Druck-Reise antreten und geeignete Slicing-Software verwenden möchten, könnte die Wahl der unten aufgeführten Software für Ihren Slicing-Prozess nützlich sein. Die beste Software für Anfänger würde ein intuitives Benutzererlebnis bieten, das es Anfängern ermöglicht, die Grundlagen des Slicings ohne unnötige Elemente zu erfassen. Darüber hinaus umfasst sie eine einfache Navigation, robuste Funktionen und nahtlose Integration mit verschiedenen 3D-Druckermodellen. Hier sind hochmoderne Softwarelösungen, die sich mit ihren zugänglichen Schnittstellen und umfassenden Funktionen an Neulinge richten:

• PrusaSlicer: Entwickelt für den 3D-Druck, hat Prusa Research das robuste und anpassungsfähige Slicing-Programm PrusaSlicer erstellt. Es wandelt 3D-Modelle in G-Code-Anweisungen um, die von 3D-Druckern ausgeführt werden können, und bereitet sie so für den Druck vor. Obwohl es am besten für die Prusa-Serie von Druckern geeignet ist – wie den Prusa i3 MK3 und Mini – passt es auch zu einer breiten Palette anderer FDM- und SLA-Drucker.
• Cura: Entwickelt von Ultimaker, ist Cura ein Open-Source-Slicing-Tool, das im 3D-Druck weit verbreitet ist. Sein Hauptzweck besteht darin, 3D-Modelle – normalerweise im STL-, OBJ- oder 3MF-Format – in G-Code-Anweisungen zu übersetzen, die der Drucker erkennen kann, um den 3D-Drucker zur Fertigstellung des Drucks zu führen.
• Tinkerine Suite: Bietet eine vereinfachte Benutzeroberfläche, die den Slicing-Prozess entmystifiziert und ihn für diejenigen zugänglich macht, die mit 3D-Druck nicht vertraut sind. Sein benutzerzentriertes Design umfasst vordefinierte Druckeinstellungen und Materialprofile, die den Einrichtungsprozess für Anfänger vereinfachen.
• Simplify3D: Eine weitere bemerkenswerte Option, bekannt für ihre umfangreichen Anpassungsmöglichkeiten in Kombination mit einer intuitiven Benutzeroberfläche. Es führt Benutzer mit klaren Anweisungen und visuellen Hilfsmitteln durch den Slicing-Prozess, sodass sie in ihrem eigenen Tempo lernen können. Die Kompatibilität von Simplify3D mit einer Vielzahl von 3D-Druckern sorgt für eine problemlose Einrichtung, während seine umfangreiche Bibliothek an Ressourcen Benutzer dabei unterstützt, ihre Fähigkeiten zu verfeinern und präzise, hochwertige Drucke zu erzielen.

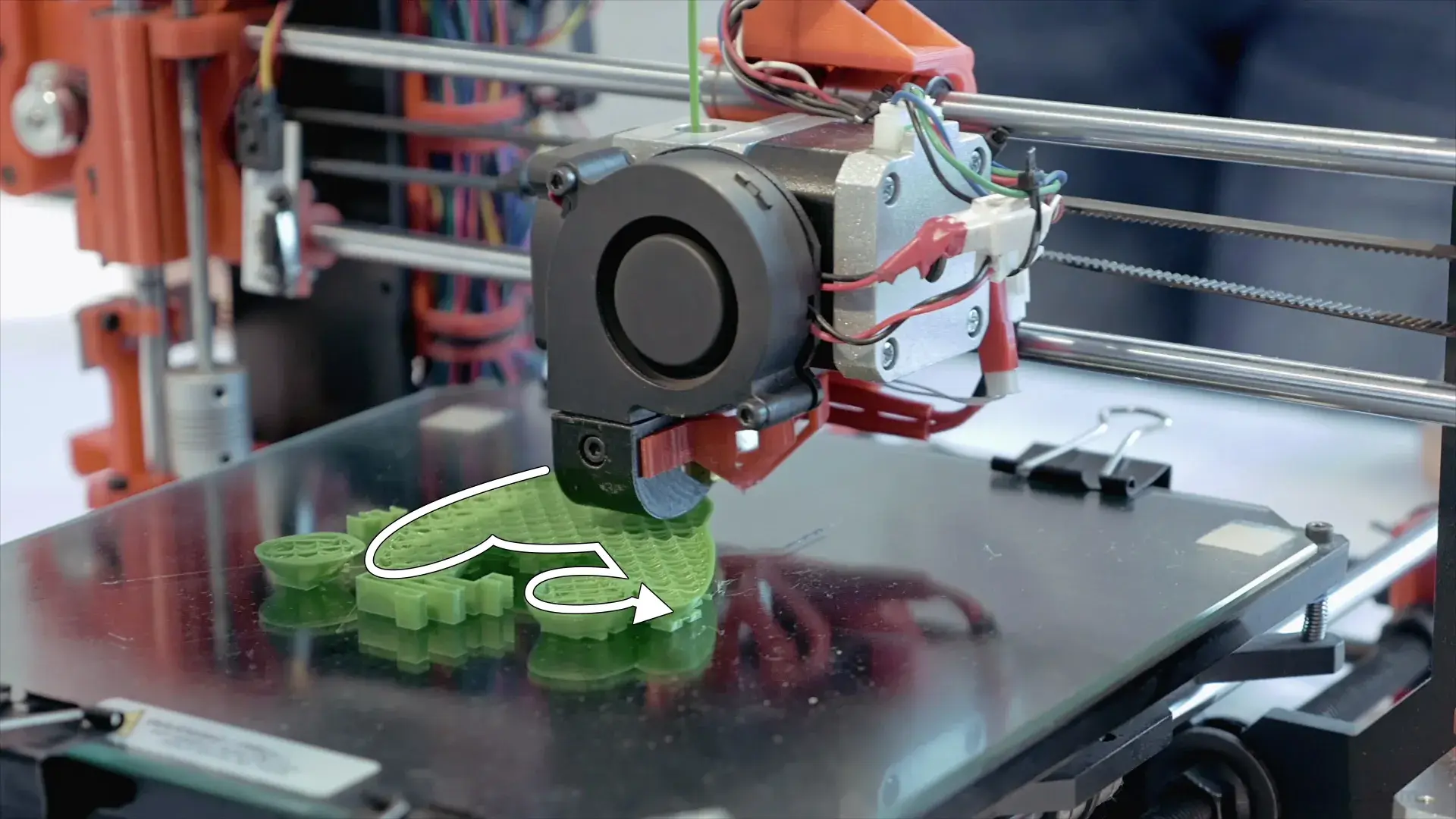

Wie Slicing die 3D-Druckqualität beeinflusst

Die präzise Ausführung des Slicings

In erster Linie hängt die Qualität von 3D-Drucken von der präzisen Ausführung des Slicings ab, das das endgültige Erscheinungsbild und die Merkmale des Modells formt. Beispielsweise kann das Slicing, wenn es den Übergangsteil des Modells behandelt, entweder nahtlose Oberflächen oder sichtbare Linien erzeugen, was einen Schritt weiter geht und die Ästhetik und taktilen Qualitäten beeinflusst. Zusammengefasst kombiniert effektives Slicing eine harmonische Mischung aus der visuellen Anziehungskraft des Objekts und seiner betrieblichen Präzision, um sicherzustellen, dass die gedruckten Komponenten ihre beabsichtigten Rollen perfekt erfüllen.

Auswahl der Schichtdicke für den Druck: dicker oder feiner

Zweitens kann die Anpassung einer dickeren oder feineren Schicht direkt die Klarheit der gedruckten Details beeinflussen, was bedeutet, dass die Wahl der feineren Schichten subtile Merkmale erfasst und eine polierte Oberfläche erzeugt (ideal für Teile, bei denen Details von größter Bedeutung sind). Dies bedeutet auch, dass Sie mehr Zeit für längere Druckzeiten und erhöhten Materialverbrauch aufwenden müssen. Umgekehrt beschleunigt die Wahl dickerer Schichten den Druckprozess und spart Material, kann jedoch die feinen Details und die Glätte beeinträchtigen.

Orientierung und Struktur während des Drucks

Schließlich sind die Orientierung des Modells und die Stützstrukturen während des Drucks entscheidend für die optimale Druckqualität. Um dies zu erreichen, müssen Sie das Modell effektiv auf dem Druckbett positionieren, was den Bedarf an Unterstützung minimieren kann. Darüber hinaus müssen bei notwendigen Stützen Design und Platzierung eine einfache Entfernung ermöglichen, um Oberflächenfehler zu vermeiden. Diese strategische Planung beim Slicing verbessert die mechanische Widerstandsfähigkeit und ästhetische Integrität des Modells und stellt sicher, dass der endgültige Druck sowohl den visuellen als auch den funktionalen Erwartungen entspricht.

FAQs

F1: Was ist der Slicing-Prozess?

• Der Prozess der Umwandlung eines 3D-Modells in eine Reihe von Anweisungen für 3D-Drucker wird als Slicing bezeichnet. Ganz einfach, es schneidet das 3D-Modell in winzige Schichten und bestimmt dann, wie jede Schicht gedruckt werden soll (der Werkzeugpfad), um die kürzeste Zeit, höchste Festigkeit usw. zu erreichen.

F2: Wie sollte Ihre erste Schicht beim 3D-Druck aussehen?

• Der ideale Z-Offset wird eine erste Schicht haben, deren obere Oberfläche der oberen Oberfläche eines abgeschlossenen 3D-Drucks ähnelt: schön geplante Extrusionen, die sich überlappen, ohne vorherige Extrusionen hochzudrücken oder sich an den Rändern zu bündeln. Die untere Oberfläche weist ein sauberes und homogenes Muster auf.

Q3: Welche Schichthöhe sollte ich für den 3D-Druck verwenden?

• Die Dicke jeder Schicht des aufgetragenen Materials wird als 'Schichthöhe' bezeichnet. Die Schichthöhe ist eine Variable, die die endgültige Qualität eines 3D-Drucks auf Fused Deposition Modeling (FDM)-Druckern beeinflusst, wie sie im IT-Bereich verwendet werden. Typische Schichthöhen reichen von 0,1 bis 0,5 Millimeter.

Q4: Welche ist die beste Düsengröße für einen 3D-Drucker?

• Die gebräuchlichste Größe für eine 3D-Druckerdüse ist 0,4 mm. Dies stellt einen fairen Kompromiss zwischen den Parametern dar, da der Durchmesser einer Düse im 3D-Druckprozess entscheidend ist.

Q5: Wie reinigt man eine 3D-Druckerdüse?

• Eine gängige Methode zur Reinigung der Düse ist die Verwendung eines chemischen Lösungsmittels wie Aceton. Aceton ist besonders effektiv für ABS-Filament. PLA hingegen kann mit Ethylacetat aufgelöst werden. Für dieses Verfahren einfach die Düse für ein paar Stunden in Aceton oder Lösungsmittel eintauchen.

Fazit

Indem Sie die Fähigkeit des Slicens beherrschen, können Sie das volle Potenzial des 3D-Drucks ausschöpfen und komplizierte digitale Designs in greifbare, hochwertige Modelle umwandeln. Das Verständnis der Feinheiten von Slicing-Software und der entscheidenden Rolle von G-Code ermöglicht es Ihnen, jeden Druck fein abzustimmen, um den spezifischen Anforderungen Ihres Projekts gerecht zu werden. Mit Geschick und klugem Ausprobieren können Sie Ihre Einstellungen anpassen, um die ideale Kombination aus Detail, Stärke und Effizienz zu erreichen. Wenn sich Ihre Slicing-Fähigkeiten verbessern, sind Sie besser gerüstet, um immer komplexere Projekte in Angriff zu nehmen und die Grenzen der Möglichkeiten des 3D-Drucks zu erweitern. Nehmen Sie die Herausforderung des Lernens und Experimentierens an und beobachten Sie, wie Ihre Ideen mit Präzision und Kunstfertigkeit zum Leben erwachen.
