Obrázek na STL: Jak převést JPG nebo PNG na STL soubor pro 3D tisk

Tento podrobný průvodce vás naučí, jak snadno převést obrázek ve formátu JPG nebo PNG na STL soubor připravený pro 3D tisk. Od výběru správného obrázku až po tisk vašeho 3D modelu, tento příspěvek pokrývá vše, co potřebujete vědět!

NA
Nancy
Posted: November 7, 2024

Jaké jsou výhody vytváření STL souborů z obrázků?

Převod obrázku na STL soubor může nabídnout vzrušující možnosti pro nadšence do 3D tisku. Představte si, že můžete skutečně proměnit osobní fotografie, umělecká díla, loga nebo návrhy na modely, které lze vytisknout ve 3D, pro vlastní dárky, suvenýry nebo vizuální pomůcky. Tím, že transformujete 2D obrázek na STL, získáte flexibilitu vytvářet jedinečné 3D objekty z obrázků, které mají osobní nebo funkční hodnotu.

Tradiční metody převodu obrázků na STL

Historicky zahrnovalo vytváření STL souborů z obrázků několik kroků. Mnoho uživatelů převádí svůj obrázek na SVG (vektorový formát) před generováním STL souboru. Nástroje jako Tinkercad mohou pomoci vytvořením cesty z vysoce kontrastního obrázku ve formátu SVG, který pak lze převést na STL.

Tento přístup funguje, ale může být časově náročný a vyžaduje dovednosti v úpravě vektorů. Platforma Meshy poháněná umělou inteligencí to zjednodušuje, nabízí přímý převod obrázku na STL bez mezikroků, jako je vytvoření SVG.

Převod 2D obrázku na STL soubor pomocí Meshy: Krok za krokem

Krok 1: Vyberte správný obrázek pro převod

Vyberte kvalitní obrázek, nejlépe s jasným kontrastem. Obrázky s vyšším rozlišením a výraznými prvky mohou generovat lepší 3D výsledky. Nejlepší je, když má obrázek jednobarevné pozadí.

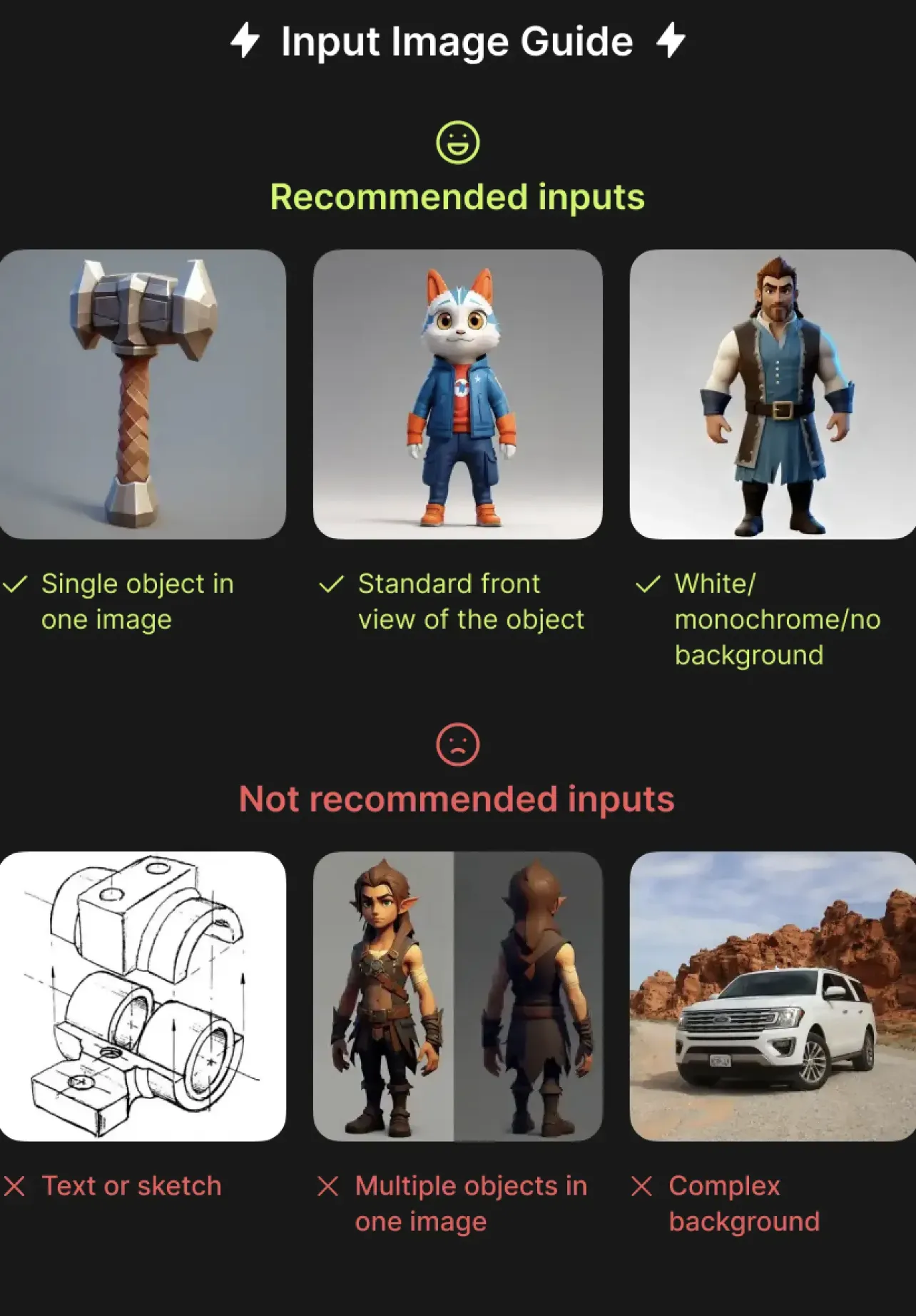

Průvodce vstupním obrázkem

Krok 2: Nahrajte obrázek pomocí Meshy Image to 3D

Nahrát obrázek

Otevřete Meshy a přejděte k nástroji „Image to 3D“. Nahrajte svůj vybraný JPG nebo PNG obrázek přímo do nástroje, abyste zahájili proces převodu.

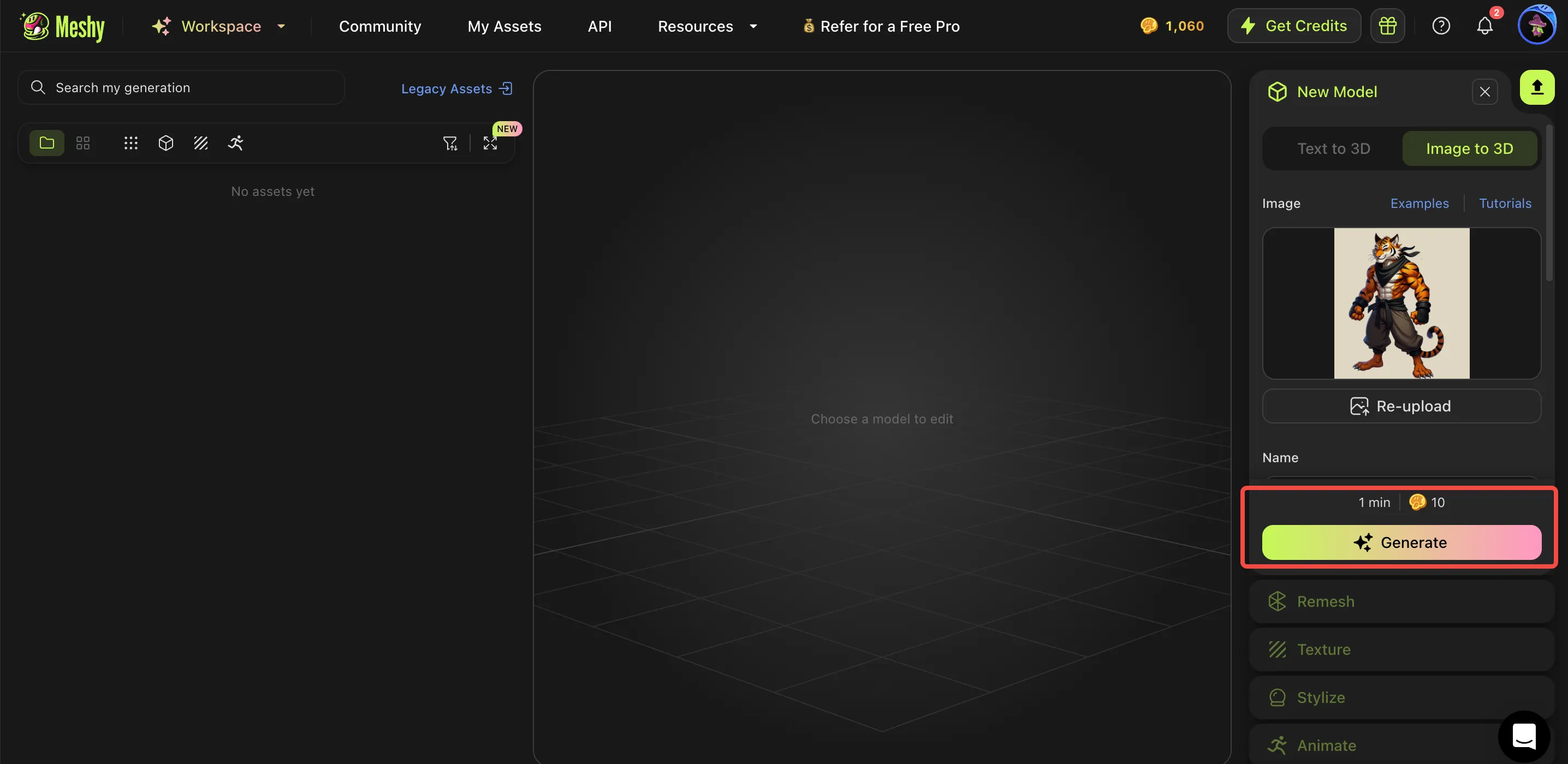

Krok 3: Upravte nastavení pro optimální výsledek generování

Upravit nastavení

Po nahrání poskytuje Meshy nastavení pro přizpůsobení cílového počtu polygonů, topologie a symetrie.

Hrajte si s těmito možnostmi, abyste ovládali, jaký efekt chcete s tímto obrázkem dosáhnout. Poté klikněte na "Generate" a počkejte několik sekund.

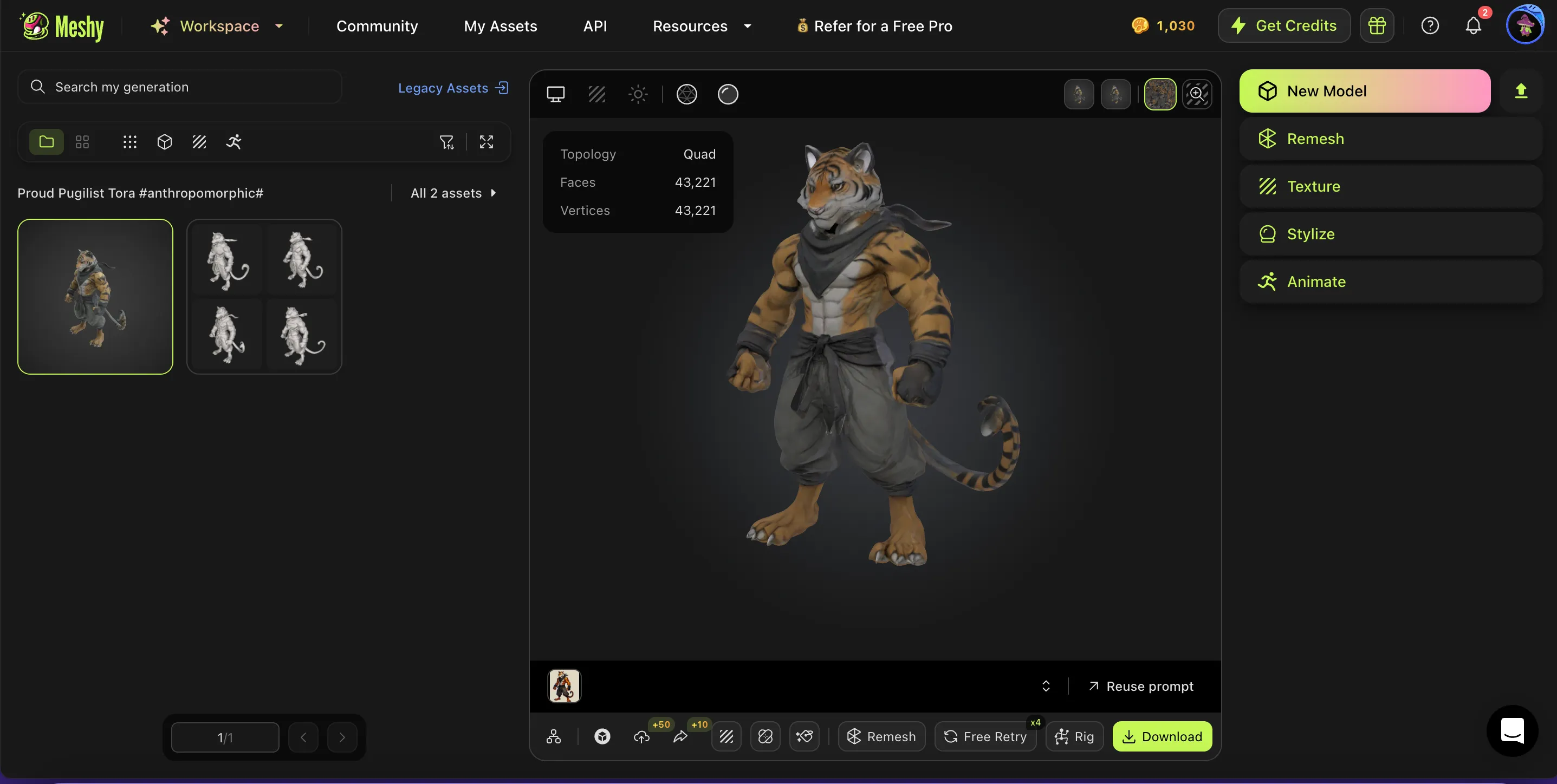

Krok 4: Náhled výsledku pro zajištění kvality

Náhled výsledku

Po asi 1 minutě (liší se podle nahraného obrázku) si můžete prohlédnout svůj 3D model na plátně na pravé straně.

Můžete také přepínat režimy zobrazení a zkontrolovat sítě i model bez textury. Ujistěte se, že všechny kritické detaily jsou dobře vykresleny pro tisk.

Pokud nejste spokojeni s aktuálním výsledkem, máte 4 pokusy na bezplatné opakování.

Krok 5: Stáhněte model jako STL soubor

Stáhnout jako STL soubor

Jakmile jste spokojeni, stáhněte STL soubor přímo z Meshy. Ve sloupci nastavení stahování můžete upravit výšku modelu, původ a počet sítí podle svých potřeb.

Exportujte ve formátu STL, poté je tento soubor připraven k importu do softwaru pro řezání pro 3D tisk.

Tipy pro úspěšný 3D tisk po převodu

Tento způsob převodu má relativně vyšší nároky na kvalitu obrázku. Proto se před zahájením převodu důrazně doporučuje použít standardizovaný přední pohled na objekt jako vstupní obrázek, s bílým pozadím a bez textu nebo nadbytečných informací. Napsali jsme několik tipů na vstupní obrázky, které stojí za povšimnutí.

Pro zlepšení kvality 3D tisku po převodu doporučujeme optimalizovat klíčová nastavení v softwaru pro řezání, jako je výška vrstvy a teplota trysky, zajistit správné vyrovnání podložky, používat kvalitní filament a udržovat čistotu zařízení. Existují také některé vylepšené techniky, včetně zpomalení rychlosti tisku pro lepší detaily, zvýšení přilnavosti k podložce a úpravy nastavení chlazení a retrakce, aby se zabránilo tvorbě vláken. Pravidelná údržba a používání podpor nebo lemů také pomáhají zlepšit konečný výsledek.

Tyto tipy řeší běžné problémy s tiskem a zvyšují přesnost tisku a kvalitu povrchu.

Řešení běžných problémů při konverzi obrázků na STL

  • Rozmazané nebo zkreslené detaily: Zkuste nahrát kvalitnější obrázek s pevným pozadím. Pokud nejsou detaily dostatečné, AI se pokusí model doplnit svou "představivostí," což může někdy působit neobvykle.
  • Nežádoucí prvky na pozadí: Zjednodušte svůj obrázek odstraněním pozadí nebo použijte maskování k zvýraznění hlavních prvků.
  • Problémy s tiskem: Zkontrolujte svůj STL pro neuzavřené hrany a díry—použijte nástroje pro opravu sítě v Blenderu, pokud je to potřeba.

Tento průvodce by vás měl připravit na 3D tisk, takže nahrajte svůj obrázek do Meshy, převeďte jej na STL soubor a užijte si proces tisku!
